20021221-00020C4LF、5-104655-3、TFC-110-02-F-D-A-K-TR对比区别

高亮显示差异参数

型号 20021221-00020C4LF 5-104655-3 TFC-110-02-F-D-A-K-TR

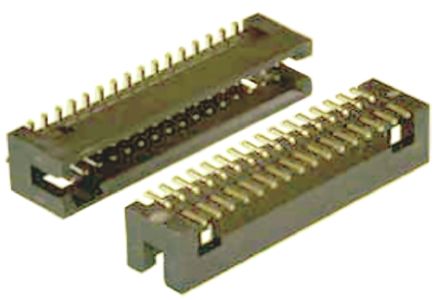

描述 AMPHENOL FCI  20021221-00020C4LF  板至板连接, 垂直, Minitek127 20021221系列, 20 触点, 针座, 1.27 mm, 表面安装　, 2 排AMP FROM TE CONNECTIVITY  5-104655-3  线至板连接器, AMPMODU 50/50 Grid系列, 20 触点, 针座, 1.27 mm, 表面安装　, 2 排SAMTEC TFC-110-02-F-D-A-K-TR Wire-To-Board Connector, 1.27mm, 20Contacts, Header, TFC Series, Surface Mount, 2Rows

数据手册 ---

制造商 FCI Electronics (法马通) TE Connectivity (泰科) Samtec (申泰电子)

分类 板对板连接器线对板连接器线对板连接器

安装方式 Surface Mount Surface Mount Surface Mount

引脚间距 - 1.27 mm -

触点数 20 20 20

极性 Male Male Male

触点电镀 Gold Tin Lead, Gold Gold

额定电流 1 A 0.5A/触头 3.1A/触头

排数 2 2 2

针脚数 20 20 20

额定电流(Max) 1A/触头 4A/触头 3.1A/触头

额定电压 125 VAC 30 V 275 VAC

接触电阻(Max) 30 mΩ - -

工作温度(Max) - 105 ℃ 125 ℃

工作温度(Min) - -65 ℃ -55 ℃

额定电压(Max) - 30 VAC 350 VAC

额定电压(AC) - 30.0 V -

绝缘电阻 - 5000 MΩ -

方向 - Vertical -

易燃性等级 - UL 94 V-0 -

拔插次数 - 200 -

高度 5.6 mm 5.73 mm 5.72 mm

长度 - 15.8 mm -

宽度 - 5.71 mm -

引脚间距 - 1.27 mm -

外壳颜色 Black Black -

颜色 Black Black -

触点材质 Copper Alloy Phosphor Bronze Phosphor Bronze

工作温度 -40℃ ~ 85℃ -65℃ ~ 105℃ -55℃ ~ 125℃

材质 - Thermoplastic -

外壳材质 - Thermoplastic -

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15

ELV标准 - Compliant -

军工级 - Yes -

ECCN代码 - EAR99 -

HTS代码 - 8536694040 -
