TPS75715KTTR、TPS75715KTTT、TPS75715KTTTG3对比区别

高亮显示差异参数

型号 TPS75715KTTR TPS75715KTTT TPS75715KTTTG3

描述 快速瞬态响应3 -A低压差稳压器 FAST-TRANSIENT RESPONSE 3-A LOW-DROPOUT VOLTAGE REGULATORS快速瞬态响应3 -A低压差稳压器 FAST-TRANSIENT RESPONSE 3-A LOW-DROPOUT VOLTAGE REGULATORSLDO Regulator Pos 1.5V 3A 6Pin(5+Tab) TO-263 T/R

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 5 5 6

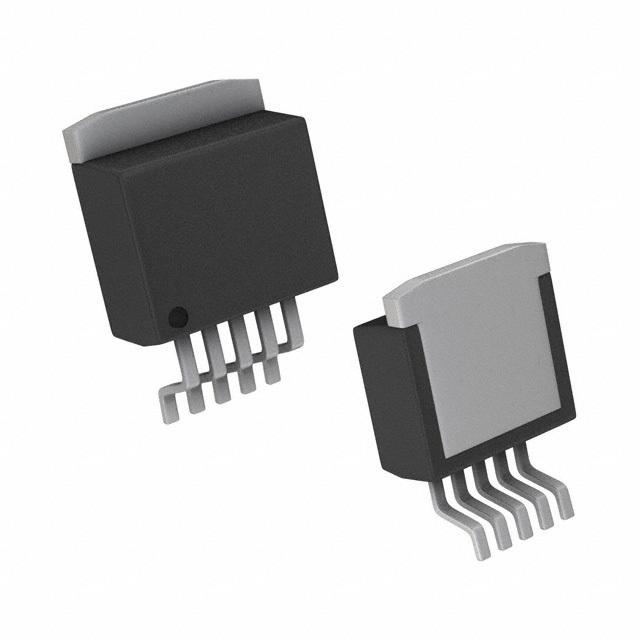

封装 TO-263-6 TO-263-6 TO-263-5

输出接口数 1 1 1

输出电压 1.5 V 1.5 V 1.5 V

输出电流 3 A 3 A 3 A

静态电流 120 µA 0.125 mA 120 µA

输出电容类型 Tantalum Tantalum Tantalum

跌落电压 150 mV 0.15V @3A 0.15V @3A

调节输出数 1 1 1

输入电压(Max) 5.5 V 5.5 V 5.5 V

输入电压(Min) 2.8 V 2.8 V 2.8 V

输出电流(Max) 3 A 3 A 3 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ 40 ℃

精度 ±3 % ±3 % ±3 %

输入电压 2.8V ~ 5.5V 2.8V ~ 5.5V -

输入电压(DC) - 5.50V (max) -

供电电流 - 200 µA -

输出电压(Min) - 1.5 V -

长度 10.16 mm - 10.16 mm

宽度 8.42 mm - 8.42 mm

高度 4.58 mm - 4.58 mm

封装 TO-263-6 TO-263-6 TO-263-5

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC版本 2015/06/15 2015/06/15 -
