DM74S00N、SN74ALS00AD、SN74S00N对比区别

高亮显示差异参数

型号 DM74S00N SN74ALS00AD SN74S00N

描述 四路2输入与非门 Quad 2-Input NAND GateTEXAS INSTRUMENTS  SN74ALS00AD  与非门, 4门, 2输入, 8 mA, 4.5V至5.5V, SOIC-14TEXAS INSTRUMENTS  SN74S00N  与非门, 4门, 2输入, 16 mA, 4.75V至5.25V, DIP-14

数据手册 ---

制造商 Fairchild (飞兆/仙童) TI (德州仪器) TI (德州仪器)

分类 逻辑芯片逻辑芯片逻辑芯片

安装方式 Through Hole Surface Mount Through Hole

引脚数 14 14 14

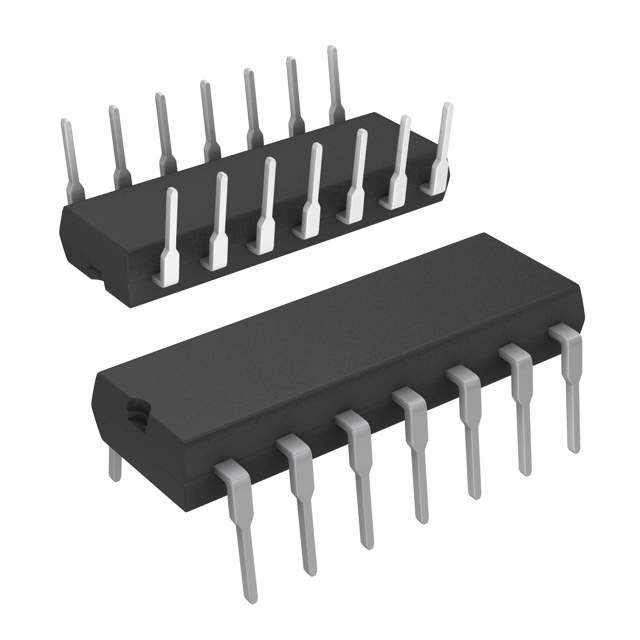

封装 DIP-14 SOIC-14 DIP-14

数字逻辑电平 - - TTL

电源电压(DC) - 4.50V ~ 5.50V 4.75V ~ 5.25V

输出接口数 - 1 1

输出电流 - 8 mA 16 mA

电路数 4 4 4

针脚数 - 14 14

电压波节 - 5.00 V 5.00 V

静态电流 - 1.50 mA 2.40 mA

逻辑门个数 - 4 4

输出电流驱动 - -50.0 µA -50.0 µA

输出电流(Max) - - 20 mA

输入数 2 2 2

工作温度(Max) - 70 ℃ 70 ℃

工作温度(Min) - 0 ℃ 0 ℃

电源电压 4.75V ~ 5.25V 4.5V ~ 5.5V 4.75V ~ 5.25V

电源电压(Max) - 5.5 V 5.25 V

电源电压(Min) - 4.5 V 4.75 V

通道数 - 4 -

位数 - 4 -

传送延迟时间 - 11.0 ns -

长度 - 8.65 mm 19.3 mm

宽度 - 3.91 mm 6.35 mm

高度 - 1.58 mm 4.57 mm

封装 DIP-14 SOIC-14 DIP-14

工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ 0℃ ~ 70℃

产品生命周期 Unknown Active Not Recommended for New Designs

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 - 2015/06/15 2015/06/15

ECCN代码 - EAR99 EAR99
