LP2985A-18DBVT、LP2985AIM5-1.8/NOPB、LP2985A-18DBVRG4对比区别

高亮显示差异参数

型号 LP2985A-18DBVT LP2985AIM5-1.8/NOPB LP2985A-18DBVRG4

描述 具有关断功能的150 mA的低噪声低压降稳压器 150-mA LOW-NOISE LOW-DROPOUT REGULATOR WITH SHUTDOWNTEXAS INSTRUMENTS  LP2985AIM5-1.8/NOPB  固定电压稳压器, LDO, 2.2V至16V, 280mV压差, 1.8V输出, 150mA输出, SOT-23-5具有关断功能的150 mA的低噪声低压降稳压器 150-mA LOW-NOISE LOW-DROPOUT REGULATOR WITH SHUTDOWN

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 5 5 5

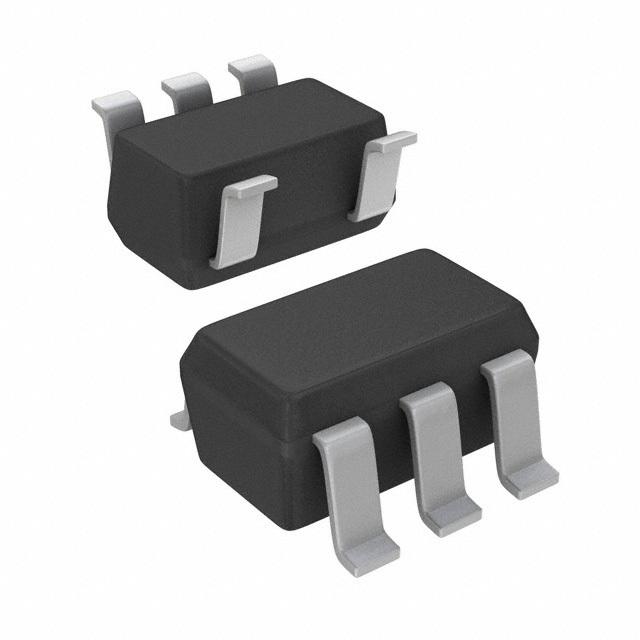

封装 SOT-23-5 SOT-23-5 SOT-23-5

电源电压(DC) - 16.0V (max) -

额定电流 - 150 A -

容差 - 3.5 % -

输出接口数 1 1 1

输入电压(DC) - 16.0V (max) -

输出电压 1.8 V 1.8 V 1.8 V

输出电流 150 mA 150 mA 150 mA

供电电流 - 95µA ~ 2.5mA -

针脚数 - 5 -

静态电流 850 µA 0.065 mA 850 µA

输出电容类型 Ceramic Ceramic Ceramic

跌落电压 280 mV 280 mV 280 mV

调节输出数 1 1 1

输入电压(Max) 16 V 16 V -

输入电压(Min) 2.2 V 2.2 V 2.2 V

输出电压(Min) - 1.8 V -

输出电流(Max) 0.15 A 0.15 A -

工作温度(Max) 125 ℃ 125 ℃ -

工作温度(Min) -40 ℃ -40 ℃ -

精度 1 % ±2.5 % 1 %

输入电压 2.2V ~ 16V 2.2V ~ 16V 16 V

长度 2.9 mm 2.92 mm -

宽度 1.6 mm 1.6 mm -

高度 1.15 mm 1.02 mm -

封装 SOT-23-5 SOT-23-5 SOT-23-5

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 2015/06/15 2015/06/15 -

ECCN代码 - EAR99 -
