MC74HC1G08DFT1、MC74HC1G08DFT2G、74HC1G08GW,125对比区别
型号 MC74HC1G08DFT1 MC74HC1G08DFT2G 74HC1G08GW,125

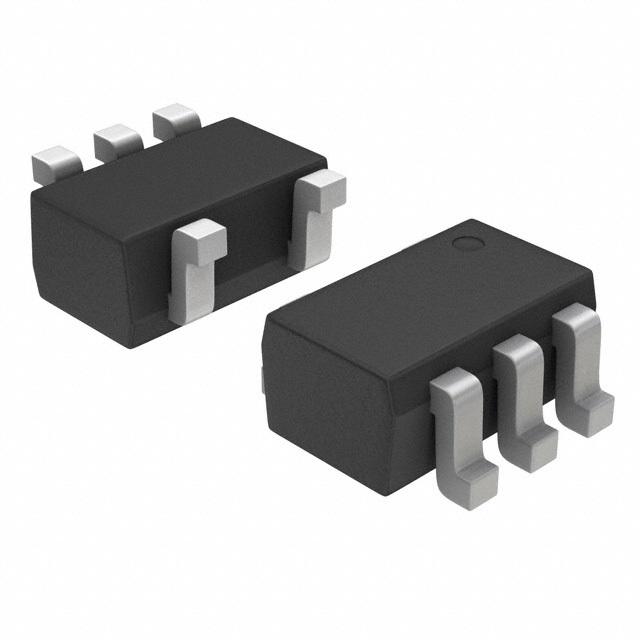

描述 IC 与门 MC74HC1G08DFT1 SOT-353/SC-88A/SC70-5 marking/标记 H222输入与门NXP 74HC1G08GW,125. 逻辑芯片, 2输入与门, TSSOP-5
数据手册 ---
制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) NXP (恩智浦)
分类 逻辑芯片逻辑芯片逻辑芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 5 5 5
封装 SC-70-5 SC-70-5 SC-70-5
电源电压(DC) 6.00V (max) 5.00 V 2.00V (min)
无卤素状态 - Halogen Free -
输出接口数 - 1 1
电路数 1 1 1
针脚数 - 5 5
耗散功率 190 mW 190 mW -
逻辑门个数 1 1 -
输入数 2 2 2
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -40 ℃
电源电压 2V ~ 6V 2V ~ 6V 2V ~ 6V
电源电压(Max) - 6 V 6 V
电源电压(Min) - 2 V 2 V
输出电流 - - 2.6 mA
长度 2.2 mm 2.2 mm -
宽度 1.35 mm 1.35 mm 1.35 mm
高度 1 mm 1 mm 1 mm
封装 SC-70-5 SC-70-5 SC-70-5
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Unknown Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/12/17 2015/12/17
ECCN代码 EAR99 EAR99 -
