SD101CW-7-F、SD101CWS-7-F、SD101CW-7对比区别

高亮显示差异参数

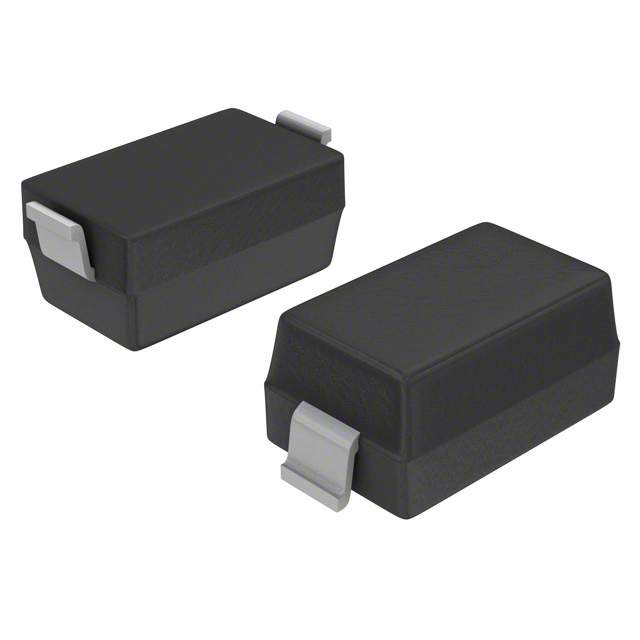

型号 SD101CW-7-F SD101CWS-7-F SD101CW-7

描述 肖特基开关二极管 ·低正向压降•保护环构建..DIODES INC.  SD101CWS-7-F  小信号肖特基二极管, 单, 40 V, 15 mA, 900 mV, 50 mA, 125 °CDIODE SCHOTTKY 40V 0.015A SOD123

数据手册 ---

制造商 Diodes (美台) Diodes (美台) Diodes (美台)

分类 TVS二极管TVS二极管TVS二极管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 -

封装 SOD-123 SOD-323 SOD-123

额定电压(DC) 40.0 V 40.0 V 40.0 V

额定电流 15.0 mA 15.0 mA 15.0 mA

电容 2.10 pF 2.20 pF 2.00 pF

额定功率 200 mW 200 mW 400 mW

输出电流 ≤15.0 mA ≤15.0 mA ≤15.0 mA

针脚数 - 2 -

正向电压 900mV @15mA 900mV @15mA 900mV @15mA

极性 Standard Standard Standard

耗散功率 400 mW 200 mW -

热阻 300℃/W (RθJA) 625℃/W (RθJA) -

反向恢复时间 1 ns 1 ns 1 ns

正向电流 15 mA 15 mA 0.015 A

最大正向浪涌电流（Ifsm） 50 mA 50 mA 2 A

正向电压(Max) 900 mV 900 mV 900mV @15mA

正向电流(Max) 15 mA 0.015 A -

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -65 ℃ -65 ℃ 65 ℃

工作结温(Max) - 125 ℃ -

耗散功率(Max) 400 mW 200 mW -

高度 1.25 mm 1.05 mm 1.25 mm

封装 SOD-123 SOD-323 SOD-123

长度 2.85 mm - 2.85 mm

宽度 1.7 mm - 1.7 mm

工作温度 -65℃ ~ 125℃ -65℃ ~ 125℃ 65℃ ~ 125℃

产品生命周期 Active Active Discontinued at Digi-Key

包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/12/17 2015/12/17 -
