TLC2202CD、TLC2202CDRG4、LM4250CM/NOPB对比区别

高亮显示差异参数

型号 TLC2202CD TLC2202CDRG4 LM4250CM/NOPB

描述 LinCMOS 运算放大器### 运算放大器，Texas Instruments高级LinCMOSE低噪声精密运算放大器 Advanced LinCMOSE LOW-NOISE PRECISION OPERATIONAL AMPLIFIERSTexas Instruments

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 运算放大器运算放大器运算放大器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 14 14 8

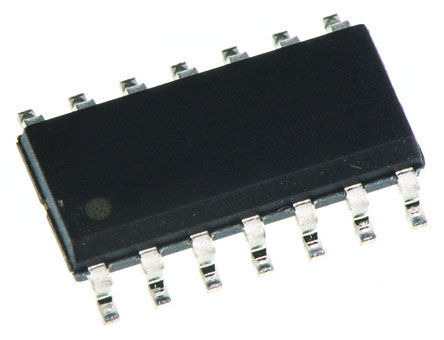

封装 SOIC-14 SOIC-14 SOIC-8

输出电流 ≤50 mA - 12.0 mA

供电电流 1.8 mA 1.8 mA 100 µA

电路数 2 2 1

通道数 2 2 1

针脚数 14 - 8

耗散功率 950 mW 950 mW 350 mW

共模抑制比 75 dB 75 dB 70 dB

输入补偿漂移 500 nV/K 500 nV/K 6.00 µV/K

带宽 1.9 MHz 1.90 MHz 250 kHz

转换速率 2.50 V/μs 2.50 V/μs 200 mV/μs

增益频宽积 1.9 MHz 1.9 MHz 250 kHz

输入补偿电压 100 µV 100 µV 6 mV

输入偏置电流 1 pA 1 pA 75 nA

工作温度(Max) 70 ℃ 70 ℃ 70 ℃

工作温度(Min) 0 ℃ 0 ℃ 0 ℃

增益带宽 1.9 MHz - 0.25 MHz

耗散功率(Max) 950 mW 950 mW 350 mW

共模抑制比(Min) 75 dB 75 dB 70 dB

电源电压(Max) 8 V - 36V ~ 37V

电源电压(Min) - - 2 V

电源电压(DC) 8.00 V - -

过温保护 No No -

长度 8.65 mm 8.65 mm 5 mm

宽度 3.91 mm 3.91 mm 4 mm

高度 1.58 mm 1.58 mm 1.5 mm

封装 SOIC-14 SOIC-14 SOIC-8

工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ 0℃ ~ 70℃

产品生命周期 Active Active Active

包装方式 Each Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2015/06/15 - 2015/06/15
