LM5101ASD-1/NOPB、LM5101ASDX-1/NOPB对比区别

高亮显示差异参数

型号 LM5101ASD-1/NOPB LM5101ASDX-1/NOPB

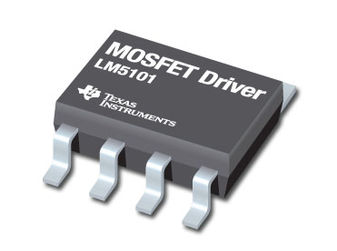

描述 3A ， 2A和1A高电压高侧和低侧栅极驱动器 3A, 2A and 1A High Voltage High-Side and Low-Side Gate Drivers3A ， 2A和1A高电压高侧和低侧栅极驱动器 3A, 2A and 1A High Voltage High-Side and Low-Side Gate Drivers

数据手册 --

制造商 TI (德州仪器) TI (德州仪器)

分类 FET驱动器FET驱动器

安装方式 Surface Mount Surface Mount

引脚数 8 8

封装 WDFN-8 WSON-8

上升/下降时间 430ns, 260ns 430ns, 260ns

输出接口数 2 2

输出电流 3 A -

上升时间 10 ns 430 ns

下降时间 10 ns 260 ns

下降时间(Max) 260 ns 260 ns

上升时间(Max) 430 ns 430 ns

工作温度(Max) 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃

电源电压 9V ~ 14V 9V ~ 14V

封装 WDFN-8 WSON-8

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ (TJ)

产品生命周期 Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

ECCN代码 EAR99 -
