TPS55386PWPG4、TPS55386PWPR、TPS55386PWP对比区别

高亮显示差异参数

型号 TPS55386PWPG4 TPS55386PWPR TPS55386PWP

描述 Conv DC-DC 4.5V to 28V Step Down Dual-Out 0.8V to 25.2V 3A 16Pin HTSSOP EP Tube3 -A双路非同步转换器，集成高边MOSFET和外部补偿 3-A DUAL NON-SYNCHRONOUS CONVERTER WITH INTEGRATED HIGH-SIDE MOSFET AND EXTERNAL COMPENSATIONTEXAS INSTRUMENTS  TPS55386PWP  芯片, 直流/直流控制器, 非同步, 16HTSSOP

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 16 16 16

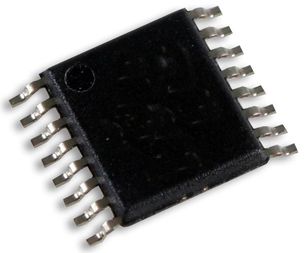

封装 HTSSOP-16 HTSSOP-16 HTSSOP-16

频率 - - 630 kHz

输出接口数 2 2 2

输出电压 0.8V ~ 25.2V 0.8V ~ 25.2V 0.8V ~ 25.2V

输出电流 3 A 3 A 3 A

针脚数 - - 16

静态电流 1.80 mA 1.80 mA 1.80 mA

跌落电压 - - 400 mV

调节输出数 2 2 2

开关频率 750 kHz 630 kHz 750 kHz

过温保护 Yes Yes Yes

拓扑结构 Buck Buck Buck

输入电压(Max) 28 V 28 V 28 V

输入电压(Min) 4.5 V 4.5 V 4.5 V

输出电压(Max) 25.2 V 25.2 V 25.2 V

输出电压(Min) 0.8 V 0.8 V 0.8 V

输出电流(Max) 3 A 3 A 3 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) 40 ℃ -40 ℃ -40 ℃

电源电压 - 4.5V ~ 28V 4.5 V

输入电压 4.5V ~ 28V 4.5V ~ 28V 4.5V ~ 28V

长度 - - 5.1 mm

宽度 - - 4.5 mm

高度 - - 1.05 mm

封装 HTSSOP-16 HTSSOP-16 HTSSOP-16

工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15

ECCN代码 - - EAR99
