SN74F258N、SN74F258NE4、74F258APC对比区别

高亮显示差异参数

型号 SN74F258N SN74F258NE4 74F258APC

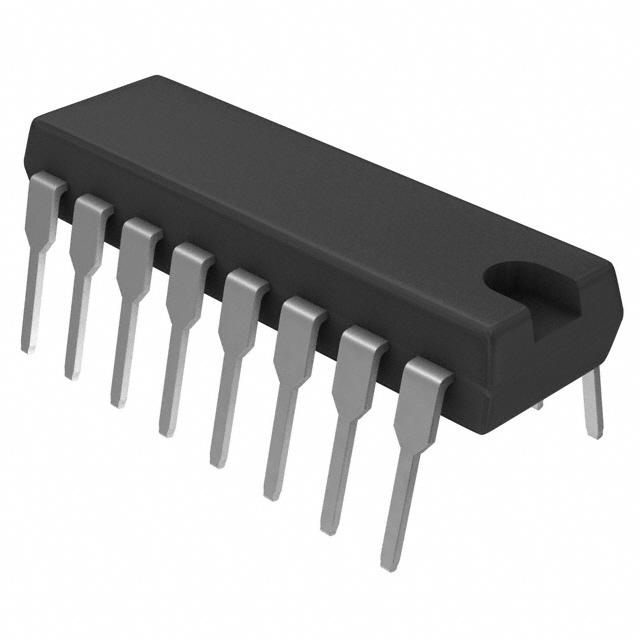

描述 TEXAS INSTRUMENTS  SN74F258N  逻辑芯片, 数据选择器/复用器, 四路, 2-1线, 16DIPIC SELECTOR MUX QUAD 2-1 16-DIP四2输入多路复用器与3态输出 Quad 2-Input Multiplexer with 3-STATE Outputs

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) Fairchild (飞兆/仙童)

分类 逻辑控制器逻辑控制器逻辑控制器

安装方式 Through Hole Through Hole Through Hole

引脚数 16 16 16

封装 PDIP-16 PDIP-16 DIP-16

电源电压(DC) 4.50V ~ 5.50V 4.50V ~ 5.50V 5.00 V

触点类型 - - DPST

电路数 4 - 4

极性 - - Inverting

静态电流 - - 15.1 mA

电源电压 4.5V ~ 5.5V 4.5V ~ 5.5V 4.5V ~ 5.5V

输出接口数 4 - -

通道数 4 - -

针脚数 16 - -

位数 4 4 -

电压波节 5.00 V 5.00 V -

带宽 70.0 MHz - -

输出电流驱动 -125 µA -125 µA -

输入数 8 - -

工作温度(Max) 70 ℃ - -

工作温度(Min) 0 ℃ - -

电源电压(Max) 5.5 V 5.5 V -

电源电压(Min) 4.5 V 4.5 V -

封装 PDIP-16 PDIP-16 DIP-16

长度 19.3 mm - -

宽度 6.35 mm - -

高度 4.57 mm - -

工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ 0℃ ~ 70℃

产品生命周期 Active Active Unknown

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/06/15 - -

ECCN代码 EAR99 - -
