REG1117FAKTTT、LM1084IT-ADJ/NOPB、REG1117FA/500对比区别

高亮显示差异参数

型号 REG1117FAKTTT LM1084IT-ADJ/NOPB REG1117FA/500

描述 TEXAS INSTRUMENTS  REG1117FAKTTT  芯片, 稳压器LDO（低压降）线性电压调节器，3A 至 7.5A，Texas Instruments### LDO（低压降）线性电压调节器，Texas Instruments低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。800毫安和1A低压差稳压器正1.8V，2.5V ， 2.85 ， 3.3V ，5V和可调 800mA and 1A Low Dropout Positive Regulator 1.8V, 2.5V, 2.85, 3.3V, 5V, and Adjustable

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Through Hole Surface Mount

引脚数 3 3 4

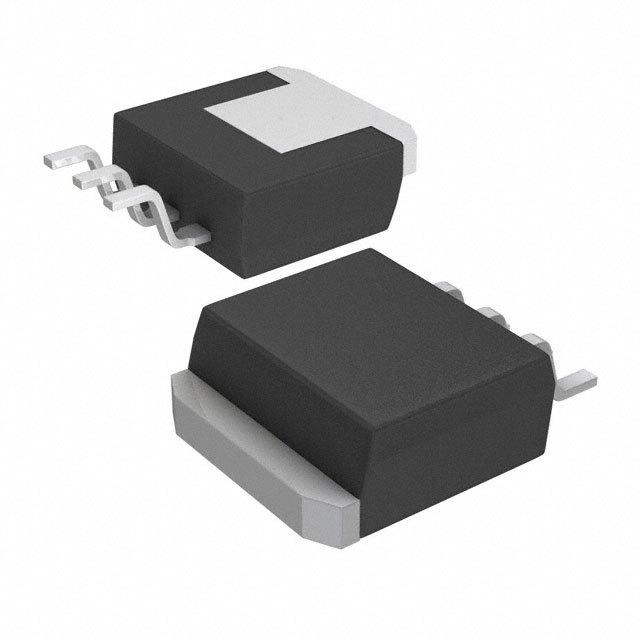

封装 TO-263-4 TO-220-3 TO-263-4

输出接口数 1 1 1

输入电压(DC) 15.0V (max) 29.0V (max) 15.0V (max)

输出电压 1.25V ~ 13.5V 1.2V ~ 15V 1.25V ~ 13.5V

输出电流 1 A 5 A 1 A

静态电流 4 mA 5.00 mA 4.00 mA

输出电容类型 Tantalum Ceramic Tantalum

跌落电压 1.1 V 1.3V @5A 1.2V @1A

调节输出数 1 1 1

输入电压(Max) 15 V 29 V 15 V

输入电压(Min) 3.8 V 2.6 V 3.8 V

输出电流(Max) 1 A 5 A 1 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

精度 ±1 % - ±1 %

输入电压 3.8V ~ 15V 2.6V ~ 29V 3.8V ~ 15V

电源电压(DC) - 29.0V (max) -

额定电流 - 5.00 A -

供电电流 10 mA 10 mA -

针脚数 3 3 -

耗散功率 - 30 W -

输出电压(Max) 13.5 V 15 V -

输出电压(Min) 1.5 V 1.25 V -

耗散功率(Max) - 30000 mW -

输出通道数 - 1 -

封装 TO-263-4 TO-220-3 TO-263-4

长度 - 10.16 mm -

宽度 - 4.7 mm -

高度 - 8.89 mm -

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 2015/06/15 - -
