SN74ALS1244AN、SN74ALS244CN、SN74ALS1244ANE4对比区别
型号 SN74ALS1244AN SN74ALS244CN SN74ALS1244ANE4
描述 八路缓冲器和驱动器,具有三态输出 OCTAL BUFFERS AND DRIVERS WITH 3-STATE OUTPUTSTEXAS INSTRUMENTS SN74ALS244CN 缓冲器/线路驱动器, 非反相, 3态, 8门, 1输入, 4.5V至5.5V, DIP-20八路缓冲器和驱动器,具有三态输出 OCTAL BUFFERS AND DRIVERS WITH 3-STATE OUTPUTS
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑控制器逻辑控制器缓冲器
安装方式 Through Hole Through Hole Through Hole
引脚数 20 20 20

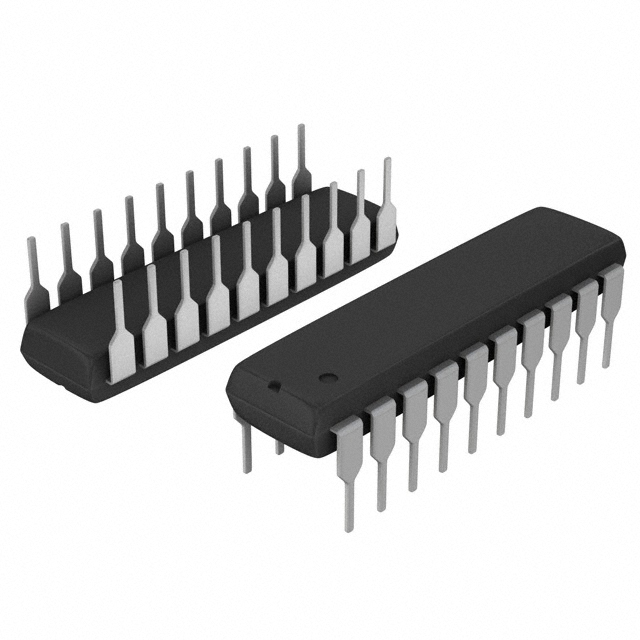

封装 PDIP-20 PDIP-20 PDIP-20
电源电压(DC) 4.50V ~ 5.50V 5.00 V, 5.50 V (max) 4.50V ~ 5.50V
输出接口数 8 8 8
电路数 - 8 -
通道数 - 8 8
针脚数 - 20 -
位数 8 8 -
静态电流 11.0 mA 15.0 mA -
逻辑门个数 - 8 -
输入数 - 8 -
工作温度(Max) 70 ℃ 70 ℃ 70 ℃
工作温度(Min) 0 ℃ 0 ℃ 0 ℃
电源电压 4.5V ~ 5.5V 4.5V ~ 5.5V -
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 4.5 V 4.5 V 4.5 V
电压波节 5.00 V - 5.00 V
输出电流驱动 -937 µA - -937 µA
长度 24.33 mm 24.33 mm 24.33 mm
宽度 6.35 mm 6.35 mm 6.35 mm
高度 4.57 mm 4.57 mm 4.57 mm
封装 PDIP-20 PDIP-20 PDIP-20
工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ 0℃ ~ 70℃
产品生命周期 Obsolete Active Not Recommended for New Designs
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/06/15 2015/06/15 -
ECCN代码 - EAR99 -
