LM2576BT、LM2576WT、LM2576T-ADJG对比区别

高亮显示差异参数

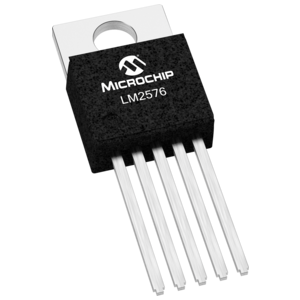

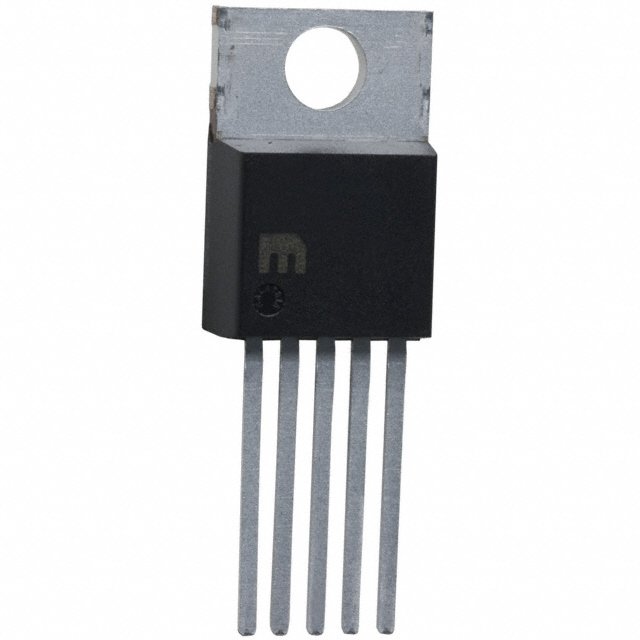

型号 LM2576BT LM2576WT LM2576T-ADJG

描述 Conv DC-DC 4V to 40V Step Down Single-Out 1.23V to 37V 3A 5Pin(5+Tab) TO-220LM2576 系列 40 V 3 A 52 KHz 可调 降压 稳压器 - TO-220-5ON Semiconductor### 直流-直流控制器、转换器和稳压器，ON Semiconductor

数据手册 ---

制造商 Microchip (微芯) Microchip (微芯) ON Semiconductor (安森美)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Through Hole Through Hole Through Hole

引脚数 5 5 5

封装 TO-220-5 TO-220-5 TO-220-5

工作电压 - - 4.75V ~ 40V

无卤素状态 - - Halogen Free

输出接口数 1 1 1

输出电压 1.23V ~ 37V 1.23V ~ 37V 1.23V ~ 37V

输出电流 3 A 3 A 3 A

通道数 - - 1

针脚数 - 5 5

静态电流 - 10 mA 9 mA

开关频率 52 kHz 52 kHz 52 kHz

拓扑结构 - - Step-Down

输入电压(Max) 40 V 40 V 40 V

输入电压(Min) 4 V 4 V 7 V

输出电压(Max) 37 V 37 V 37 V

输出电压(Min) 1.23 V 1.23 V 1.23 V

输出电流(Max) 3 A 3 A 3 A

工作温度(Max) 85 ℃ 85 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压 - - 7 V

输入电压 - 4V ~ 40V 7V ~ 40V

长度 - - 10.54 mm

宽度 - - 4.57 mm

高度 - - 9.27 mm

封装 TO-220-5 TO-220-5 TO-220-5

工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)

产品生命周期 Obsolete Unknown Active

包装方式 Tube Bulk Tube

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC版本 - - 2015/12/17

ECCN代码 - EAR99 EAR99
