TPS70158PWP、TPS70158PWPG4、TPS70158PWPR对比区别

高亮显示差异参数

型号 TPS70158PWP TPS70158PWPG4 TPS70158PWPR

描述 TEXAS INSTRUMENTS  TPS70158PWP  芯片, 稳压器, LDO, 双通道TEXAS INSTRUMENTS  TPS70158PWPG4  芯片, 稳压器 双输出双输出低压降稳压器具有上电顺序的分离电压DSP系统 Dual-Output Low-Dropout Voltage Regulators with Power-Up Sequencing for Split-Voltage DSP Systems

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 20 20 20

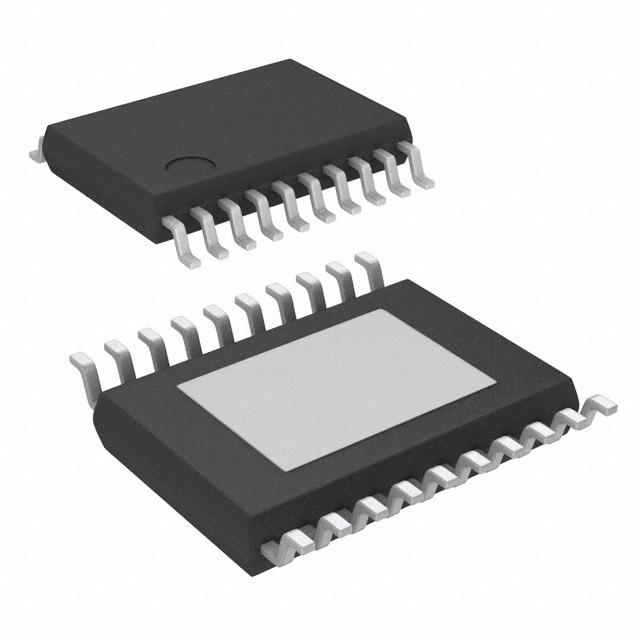

封装 HTSSOP-20 HTSSOP-20 HTSSOP-20

输出接口数 2 2 2

输出电流 500mA, 250mA 500 mA 500mA, 250mA

耗散功率 4115 W 4115 W 4115 W

静态电流 190 µA 190 µA 0.19 mA

输出电容类型 Ceramic Ceramic Ceramic

跌落电压 170 mV 170 mV 0.17V @500mA

调节输出数 2 2 2

输入电压(Max) 6 V 6 V 6 V

输入电压(Min) 2.7 V 2.7 V 2.7 V

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ 40 ℃ -40 ℃

精度 2 % 2 % ±2 %

输入电压 2.7V ~ 6V 2.7V ~ 6V 2.7V ~ 6V

额定电流 500 mA - -

输出电压 3.30 V 3.30 V -

供电电流 190µA ~ 230µA - -

针脚数 20 20 -

耗散功率(Max) 4.115 W - -

封装 HTSSOP-20 HTSSOP-20 HTSSOP-20

长度 - 6.5 mm -

宽度 - 4.4 mm -

高度 - 1.15 mm -

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tube Each Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 2015/06/15 2015/06/15 -

REACH SVHC标准 - No SVHC -

ECCN代码 - - EAR99
