CD74HCT175E、CD74HCT175EG4、CD74HCT175EE4对比区别

高亮显示差异参数

型号 CD74HCT175E CD74HCT175EG4 CD74HCT175EE4

描述 TEXAS INSTRUMENTS  CD74HCT175E  触发器, 复位, 互补输出, 差分, 正沿, D, 13 ns, 25 MHz, 4 mA, DIP, 16 引脚Ic d-Type Pos Trg Sngl 16dip74HCT 系列触发器和闩锁，Texas InstrumentsTexas Instruments 的 74HCT 系列 CMOS 逻辑 IC 的一系列触发器和闩锁。 输入的的 74HCT 系列与 74LSTTL 兼容，且产品使用硅门 CMOS 技术，以实现与 LSTTL 系列类似的工作速度，但带有低功耗的标准 CMOS 集成电路。### 74HCT 系列

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 触发器逻辑控制器触发器

安装方式 Through Hole Through Hole Through Hole

引脚数 16 - 16

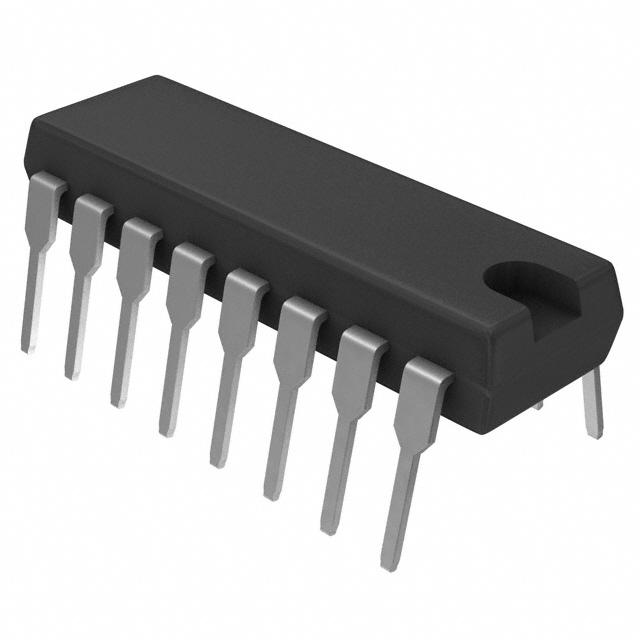

封装 DIP-16 DIP-16 DIP-16

频率 25 MHz - -

电源电压(DC) 5.00 V, 5.50 V (max) - 5.50V (max)

输出接口数 4 - 4

输出电流 4 mA - -

电路数 4 - -

通道数 4 - -

针脚数 16 - -

时钟频率 25 MHz 25 MHz 25 MHz

位数 4 - 4

极性 Non-Inverting, Inverting - Non-Inverting, Inverting

逻辑门个数 4 - -

输入电容 10 pF 10 pF 10 pF

输入数 4 - 4

工作温度(Max) 125 ℃ - 125 ℃

工作温度(Min) -55 ℃ - -55 ℃

电源电压 4.5V ~ 5.5V 4.5V ~ 5.5V 4.5V ~ 5.5V

电源电压(Max) 5.5 V - -

电源电压(Min) 4.5 V - -

长度 19.3 mm - 19.3 mm

宽度 6.35 mm - 6.35 mm

高度 4.57 mm - 4.57 mm

封装 DIP-16 DIP-16 DIP-16

工作温度 -55℃ ~ 125℃ (TA) -55℃ ~ 125℃ (TA) -55℃ ~ 125℃ (TA)

产品生命周期 Active Unknown Active

包装方式 Tube - Tube

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free 无铅 Lead Free

REACH SVHC版本 2014/12/17 - -

ECCN代码 EAR99 - -
