TPS55383PWPG4、TPS55383PWPRG4、TPS55383PWPR对比区别

高亮显示差异参数

型号 TPS55383PWPG4 TPS55383PWPRG4 TPS55383PWPR

描述 4.5V to 28V Input, Dual 3A Outputs, 300kHz Step-Down Converter with External Compensation 16-HTSSOP -40℃ to 125℃具有外部补偿的 4.5V 至 28V 输入、双路 3A 输出、300kHz 降压转换器 16-HTSSOP -40 to 1253 -A双路非同步转换器，集成高边MOSFET和外部补偿 3-A DUAL NON-SYNCHRONOUS CONVERTER WITH INTEGRATED HIGH-SIDE MOSFET AND EXTERNAL COMPENSATION

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 16 16 16

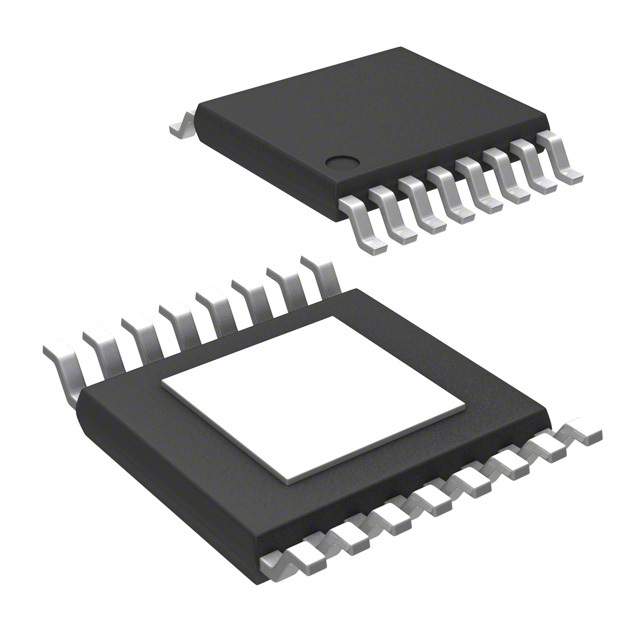

封装 HTSSOP HTSSOP-16 TSSOP-16

输出接口数 2 2 2

输出电压 0.8V ~ 25.2V 0.8V ~ 25.2V 0.8V ~ 25.2V

输出电流 - 3 A 3 A

静态电流 1.80 mA 1.80 mA 1.80 mA

调节输出数 2 2 2

开关频率 375 kHz 310 kHz 310 kHz

过温保护 Yes Yes Yes

拓扑结构 Buck Buck Buck

输入电压(Max) 28 V 28 V 28 V

输入电压(Min) 4.5 V 4.5 V 4.5 V

输出电压(Max) - 26.6 V 26.6 V

输出电压(Min) - 0.8 V 0.8 V

电源电压 - - 4.5V ~ 28V

输入电压 - 28 V 4.5V ~ 28V

输出电流(Max) 3 A 3 A -

工作温度(Max) 125 ℃ 125 ℃ -

工作温度(Min) -40 ℃ -40 ℃ -

封装 HTSSOP HTSSOP-16 TSSOP-16

工作温度 - -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
