STPS120M、STPS1L20M、MBRM120LT3G对比区别

高亮显示差异参数

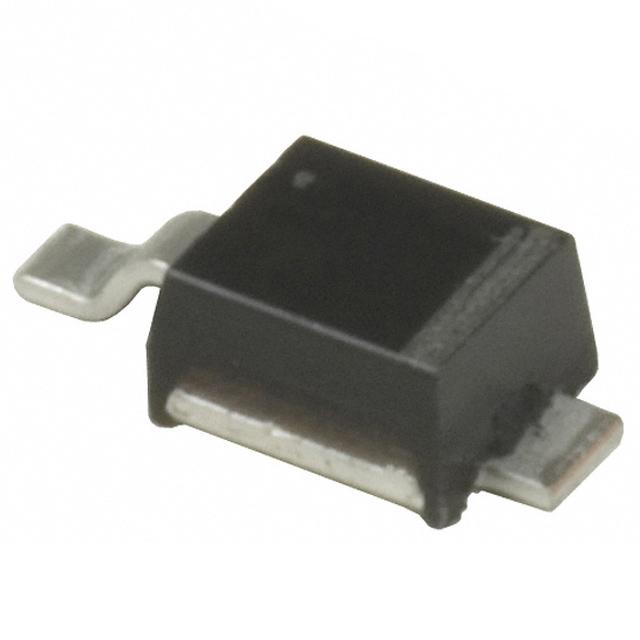

型号 STPS120M STPS1L20M MBRM120LT3G

描述 1 A 0.41 V 肖特基整流器 表面贴装 - DO-216AASTMICROELECTRONICS  STPS1L20M  肖特基整流器, 单, 20 V, 1 A, DO-216AA, 2 引脚, 430 mVON SEMICONDUCTOR  MBRM120LT3G  肖特基整流器, 通用, 单, 20 V, 1 A, DO-216AA, 2 引脚, 450 mV

数据手册 ---

制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ON Semiconductor (安森美)

分类 肖特基二极管肖特基二极管肖特基二极管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 2

封装 DO-216AA DO-216AA DO-216AA

额定电压(DC) 20.0 V 20.0 V 20.0 V

额定电流 1.00 A 1.00 A 1.00 A

无卤素状态 - - Halogen Free

输出电流 ≤1.00 A ≤1.00 A ≤1.00 A

针脚数 2 2 2

正向电压 490mV @1A 430mV @1A 450mV @1A

极性 Standard Standard Standard

热阻 250℃/W (RθJL) 20℃/W (RθJL) 23℃/W (RθJL)

反向恢复时间 - - 55 ns

正向电流 1 A 1 A 1 A

最大正向浪涌电流（Ifsm） 50 A 50 A 50 A

正向电压(Max) 490mV @1A 430 mV 450 mV

正向电流(Max) 1000 mA 1000 mA 1 A

工作温度(Max) 150 ℃ 150 ℃ 125 ℃

工作温度(Min) -65 ℃ -65 ℃ -55 ℃

工作结温 150℃ (Max) 150℃ (Max) -

长度 1.9 mm 1.9 mm 2.18 mm

宽度 1.9 mm 1.9 mm 2.05 mm

高度 1 mm 1 mm 1.15 mm

封装 DO-216AA DO-216AA DO-216AA

工作温度 -65℃ ~ 150℃ -65℃ ~ 150℃ -55℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 - 2015/12/17 2015/12/17

ECCN代码 - - EAR99
