BQ24113ARHLT、BQ24160ARGER、BQ24113ARHLTG4对比区别
型号 BQ24113ARHLT BQ24160ARGER BQ24113ARHLTG4
描述 TEXAS INSTRUMENTS BQ24113ARHLT 芯片, 锂离子充电管理器, 同步, 带功率FET电池管理 2.5A Dual-Input Sgl同步开关模式,锂离子和锂聚合物充电管理,集成功率FET的IC ( bqSWITCHER ™ ) SYNCHRONOUS SWITCHMODE, LI-ION AND LI-POLYMER CHARGE-MANAGEMENT IC WITH INTEGRATED POWER FETs (bqSWITCHER™)
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 电池管理芯片电池管理芯片电池管理芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 20 24 20

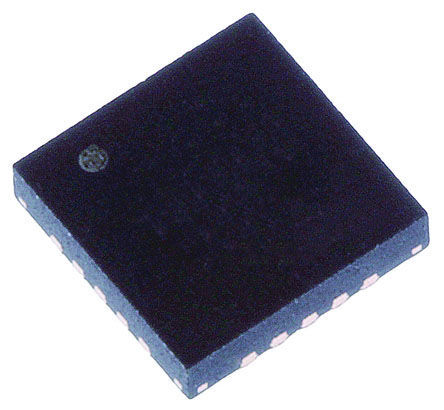

封装 QFN-20 VQFN-24 VQFN-20
输入电压(DC) 16.0 V - 16.0 V
输出电压 - 3.5V ~ 4.44V 4.2 V
输出电流 - 2.5 A 2 A
供电电流 2.00 A - 5.00 mA
耗散功率 1810 mW - 1810 mW
开关频率 1.10 MHz 1.50 MHz 1.10 MHz
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 1810 mW - 1810 mW
针脚数 20 - -
输出电流(Max) 2 A - -
输出电流(Min) 150 mA - -
电源电压 4.35V ~ 16V - -
电源电压(Max) 16 V - -
输入电压 16 V - -
长度 4.5 mm - 4.5 mm
宽度 3.5 mm - 3.5 mm
高度 0.9 mm - 0.9 mm
封装 QFN-20 VQFN-24 VQFN-20
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ (TA)
产品生命周期 Active Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - -
ECCN代码 EAR99 EAR99 -
