TPS62222DDCR、TPS62222DDCRG4、TPS62222DDCT对比区别
型号 TPS62222DDCR TPS62222DDCRG4 TPS62222DDCT
描述 400毫安, 1.25 MHz的高效率,降压转换器在薄SOT23 400-mA, 1.25-MHz, HIGH-EFFICIENCY, STEP-DOWN CONVERTER IN THIN-SOT23400毫安, 1.25 MHz的高效率,降压转换器在薄SOT23 400-mA, 1.25-MHz, HIGH-EFFICIENCY, STEP-DOWN CONVERTER IN THIN-SOT23400毫安, 1.25 MHz的高效率,降压转换器在薄SOT23 400-mA, 1.25-MHz, HIGH-EFFICIENCY, STEP-DOWN CONVERTER IN THIN-SOT23
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 5 5 5

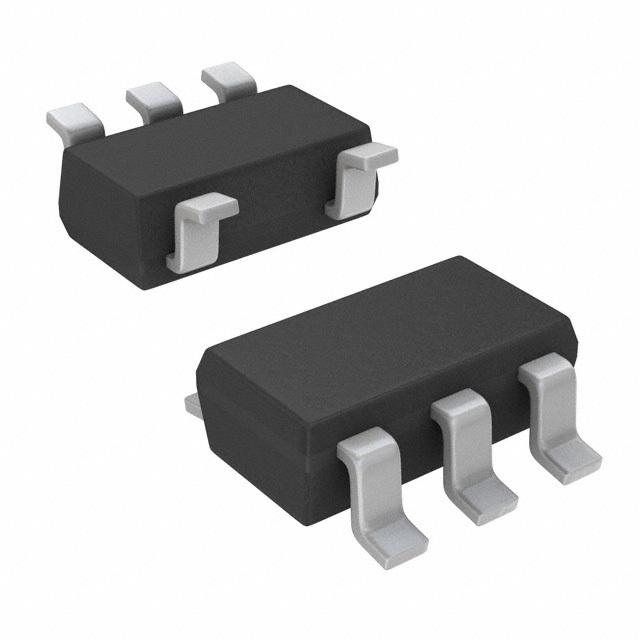

封装 SOT-23-5 TSOT-23-5 TSOT-23-5
输出接口数 1 1 1
输出电压 1.8 V 1.8 V 1.8 V
输出电流 400 mA 400 mA 400 mA
静态电流 15.0 µA 15.0 µA 15.0 µA
调节输出数 1 1 1
开关频率 1.25 MHz 1.25 MHz 1.25 MHz
拓扑结构 Buck Buck Buck
输入电压(Max) 6 V 6 V 6 V
输入电压(Min) 2.5 V 2.5 V 2.5 V
输出电压(Min) 1.8 V 1.8 V 1.8 V
输出电流(Max) 0.4 A 0.4 A 0.4 A
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) 40 ℃ -40 ℃ -40 ℃
电源电压 2.5 V - 2.5 V
输入电压 2.5V ~ 6V 6 V 2.5V ~ 6V
电源电压(DC) - - 6.00V (max)
封装 SOT-23-5 TSOT-23-5 TSOT-23-5
长度 - - 2.9 mm
宽度 - - 1.6 mm
高度 - - 1 mm
工作温度 -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ (TA)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2015/06/15
