DM74LS32SJX、SN74LS32NSR、SN74LS32NSRG4对比区别

高亮显示差异参数

型号 DM74LS32SJX SN74LS32NSR SN74LS32NSRG4

描述 四2输入或门 Quad 2-input OR Gate四路2输入正或门 QUADRUPLE 2-INPUT POSITIVE OR GATES四路2输入正或门 QUADRUPLE 2-INPUT POSITIVE OR GATES

数据手册 ---

制造商 Fairchild (飞兆/仙童) TI (德州仪器) TI (德州仪器)

分类 逻辑芯片逻辑芯片逻辑芯片

安装方式 Surface Mount Surface Mount Surface Mount

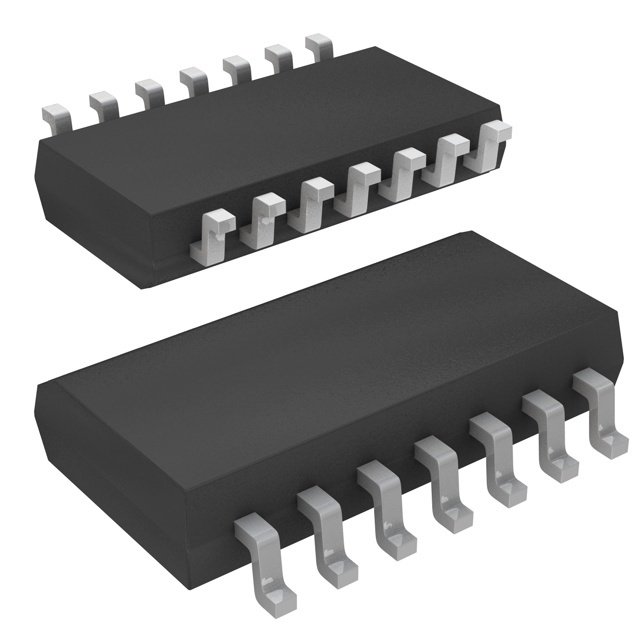

封装 SOP-14 SOP-14 SOP-14

引脚数 - 14 14

封装 SOP-14 SOP-14 SOP-14

产品生命周期 Unknown Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 - 2015/06/15 -

电源电压(DC) - 4.75V ~ 5.25V 4.75V ~ 5.25V

输出接口数 - 1 1

输出电流 - 8 mA 8.00 mA

电路数 - 4 4

位数 - 4 4

传送延迟时间 - 22.0 ns 22.0 ns

电压波节 - 5.00 V 5.00 V

静态电流 - 4.90 mA -

逻辑门个数 - 4 4

输出电流驱动 - -50.0 µA -50.0 µA

输入数 - 2 2

工作温度(Max) - 70 ℃ -

工作温度(Min) - 0 ℃ -

电源电压 - 4.75V ~ 5.25V 4.75V ~ 5.25V

电源电压(Max) - 5.25 V 5.25 V

电源电压(Min) - 4.75 V 4.75 V

工作温度 - 0℃ ~ 70℃ 0℃ ~ 70℃
