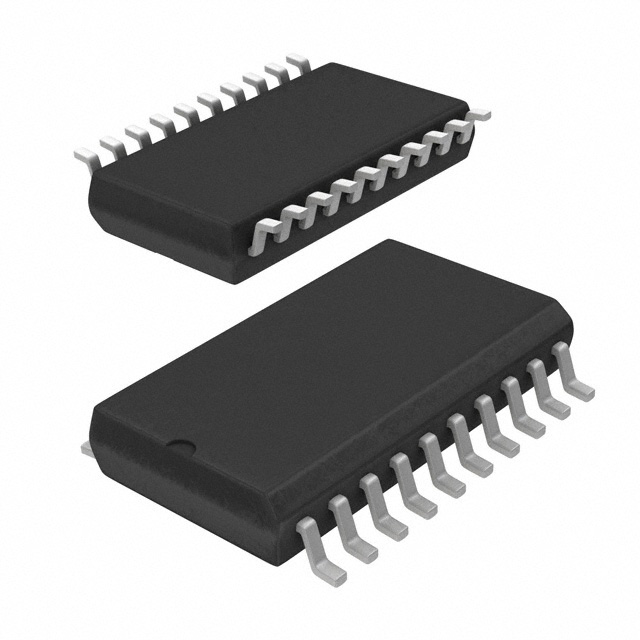

SN74BCT541ANSR、SN74BCT541ANSRE4、SN74BCT541ANSRG4对比区别

高亮显示差异参数

型号 SN74BCT541ANSR SN74BCT541ANSRE4 SN74BCT541ANSRG4

描述 八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTSBuffer/Line Driver 8CH Non-Inverting 3-ST BiCMOS 20Pin SOP T/R

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 逻辑芯片逻辑控制器逻辑控制器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 20 20 20

封装 SOP-20 SOIC-20 SOIC-20

电源电压(DC) 4.50V ~ 5.50V 4.50V ~ 5.50V 4.50V ~ 5.50V

输出接口数 8 8 8

传送延迟时间 8.20 ns 8.20 ns 8.20 ns

电压波节 5.00 V 5.00 V 5.00 V

输出电流驱动 -234 µA -234 µA -234 µA

电源电压 4.5V ~ 5.5V 4.5V ~ 5.5V -

通道数 8 - -

位数 8 - -

输入数 8 - -

工作温度(Max) 70 ℃ - -

工作温度(Min) 0 ℃ - -

封装 SOP-20 SOIC-20 SOIC-20

长度 12.6 mm - -

宽度 5.3 mm - -

高度 1.95 mm - -

工作温度 0℃ ~ 70℃ (TA) 0℃ ~ 70℃ -

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
