TLV1117IDCYG3、TLV1117IDCYR、TLV1117IDCY对比区别

高亮显示差异参数

型号 TLV1117IDCYG3 TLV1117IDCYR TLV1117IDCY

描述 可调，固定低压差稳压器 ADJUSTABLE AND FIXED LOW-DROPOUT VOLTAGE REGULATORTEXAS INSTRUMENTS  TLV1117IDCYR  电压稳压器, LDO, 可调, 2.7V至15V输入, 1.2V压差, 1.25V至13.7V/0.8A输出, SOT-223-4LDO（低压降）线性稳压器，300mA 至 800mA，Texas Instruments### LDO（低压降）线性稳压器，Texas Instruments低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 4 4 4

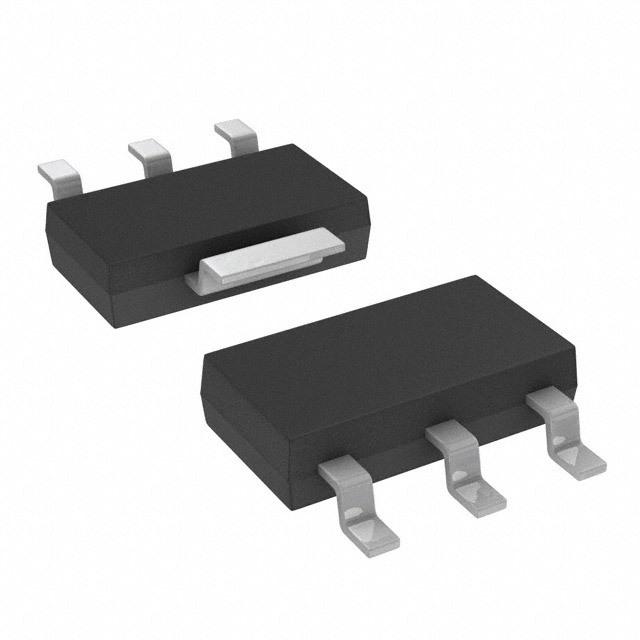

封装 SOT-223-4 SOT-223-4 TO-261-4

输出接口数 1 1 1

输出电压 1.25V ~ 13.75V 1.25V ~ 13.7V 1.25V ~ 13.7V

输出电流 800 mA 800 mA 800 mA

静态电流 1.70 mA 5 mA 5 mA

输出电容类型 Tantalum Tantalum Tantalum

跌落电压 1.2 V 1.2 V 1.2V @800mA

调节输出数 1 1 1

输入电压(Max) 15 V 15 V 15 V

输入电压(Min) 2.7 V 2.7 V 2.7 V

输出电压(Max) 13.7 V 13.7 V 13.7 V

输出电压(Min) 1.238 V 1.25 V 1.238 V

输出电流(Max) 0.8 A 0.8 A 800 mA

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

输入电压 2.7V ~ 15V 2.7V ~ 15V 2.7V ~ 15V

输入电压(DC) - 15.0V (max) -

针脚数 - 4 -

精度 - ±2.5 % -

长度 6.5 mm 6.5 mm 6.5 mm

宽度 3.5 mm 3.5 mm 3.5 mm

高度 1.6 mm 1.6 mm 1.6 mm

封装 SOT-223-4 SOT-223-4 TO-261-4

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Each

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15

REACH SVHC标准 - No SVHC -
