43CTQ100STRLPBF、STPS30170CG-TR、MBRB20100CTG对比区别

高亮显示差异参数

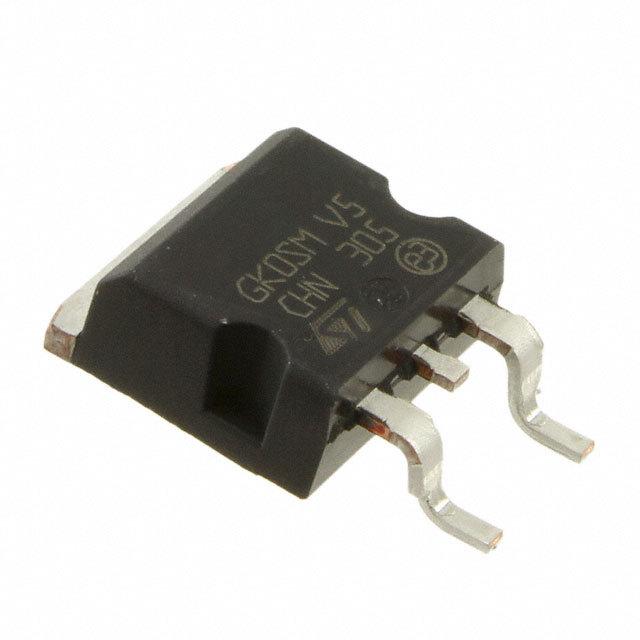

型号 43CTQ100STRLPBF STPS30170CG-TR MBRB20100CTG

描述 Diode Schottky 100V 40A Automotive 3Pin(2+Tab) D2PAK T/R高压功率肖特基整流器 HIGH VOLTAGE POWER SCHOTTKY RECTIFIERON SEMICONDUCTOR  MBRB20100CTG  肖特基整流器, 双共阴极, 100 V, 10 A, TO-263, 3 引脚, 950 mV

数据手册 ---

制造商 VISHAY (威世) ST Microelectronics (意法半导体) ON Semiconductor (安森美)

分类 桥式整流器二极管阵列肖特基二极管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 3 3 3

封装 D2PAK-263 TO-263-3 TO-263-3

额定电压(DC) - 170 V 100 V

额定电流 - 30.0 A 20.0 A

无卤素状态 - - Halogen Free

针脚数 - 3 3

正向电压 0.98 V 0.92 V 0.95 V

正向电流 40000 mA 15 A 10 A

最大正向浪涌电流（Ifsm） - 220 A 150 A

正向电压(Max) - 920mV @15A 950 mV

正向电流(Max) 40 A 15 A 20 A

工作温度(Max) 175 ℃ 175 ℃ 175 ℃

工作温度(Min) -55 ℃ -65 ℃ -65 ℃

工作结温(Max) - - 175 ℃

工作结温 - 175℃ (Max) -

长度 - 10.4 mm 10.29 mm

宽度 - 9.35 mm 9.65 mm

高度 - 4.6 mm 4.83 mm

封装 D2PAK-263 TO-263-3 TO-263-3

工作温度 - -65℃ ~ 175℃ -65℃ ~ 175℃

产品生命周期 - Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/12/17

ECCN代码 - - EAR99
