TLV2621IDBVT、TLV2621IDBVTG4、TSV911ILT对比区别
型号 TLV2621IDBVT TLV2621IDBVTG4 TSV911ILT
描述 系列低功耗高带宽单电源运算放大器，带有关断的 FAMILY OF LOW-POWER WIDE BANDWIDTH SINGLE SUPPLY OPERATIONAL AMPLIFIERS WITH SHUTDOWN系列低功耗高带宽单电源运算放大器，带有关断的 FAMILY OF LOW-POWER WIDE BANDWIDTH SINGLE SUPPLY OPERATIONAL AMPLIFIERS WITH SHUTDOWNTSV91x、TSV91xA、轨对轨输入/输出 8 MHz 运算放大器TSV911（单）、TSV912（双）和 TSV914（四路）运算放大器可提供低电压操作和极佳的速度/功耗比。低功耗：820 μA 典型值 单位增益稳定 高输出电流：35 mA 电源操作范围 2.5 V 至 5.5 V 低输入偏置电流，1 pA 典型值 低输入偏置电压：最高 1.5 mV（A 级） ESD 高容差：5 kV ### 运算放大器，STMicroelectronics
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) ST Microelectronics (意法半导体)
分类 运算放大器运算放大器运算放大器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 5 5 5

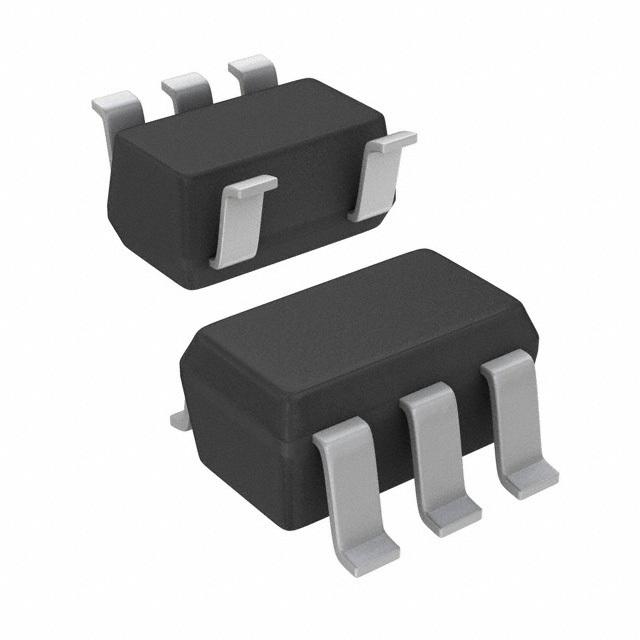

封装 SOT-23-5 SOT-23-5 SOT-23-5
供电电流 800 µA 800 µA 820 µA
电路数 1 1 1
通道数 1 1 1
耗散功率 385 mW 0.385 W -
共模抑制比 78 dB 78 dB 82 dB
输入补偿漂移 3.00 µV/K 3.00 µV/K -
带宽 11.0 MHz 11.0 MHz 8 MHz
转换速率 6.00 V/μs 6.00 V/μs 4.50 V/μs
增益频宽积 11 MHz 11 MHz 8 MHz
过温保护 No No -
输入补偿电压 250 µV 250 µV 4.5 mV
输入偏置电流 2 pA 2 pA 1 pA
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) 40 ℃ -40 ℃ -40 ℃
增益带宽 11 MHz 11 MHz 8 MHz
输出电流 28mA @5V - 35 mA
耗散功率(Max) 385 mW - -
共模抑制比(Min) 78 dB - 62 dB
电源电压(Max) 5.5 V - 5.5V ~ 6V
电源电压(Min) 2.7 V - 2.5 V
电源电压 - - 2.5V ~ 5.5V
长度 2.9 mm 2.9 mm 3 mm
宽度 1.6 mm 1.6 mm 1.75 mm
高度 1.15 mm 1.15 mm 1.3 mm
封装 SOT-23-5 SOT-23-5 SOT-23-5
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
ECCN代码 - - EAR99
