TPS71710DCKRG4、TPS71710DCKTG4、TPS71710DCKT对比区别

高亮显示差异参数

型号 TPS71710DCKRG4 TPS71710DCKTG4 TPS71710DCKT

描述 低噪声，高带宽PSRR低压降150mA线性稳压器 Low Noise, High-Bandwidth PSRR Low-Dropout 150mA Linear Regulator低噪声，高带宽PSRR低压降150mA线性稳压器 Low Noise, High-Bandwidth PSRR Low-Dropout 150mA Linear RegulatorTEXAS INSTRUMENTS  TPS71710DCKT  固定电压稳压器, LDO, 2.5V至6.5V, 170mV压差, 1V输出, 150mA输出, SC-70-5

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 5 5 5

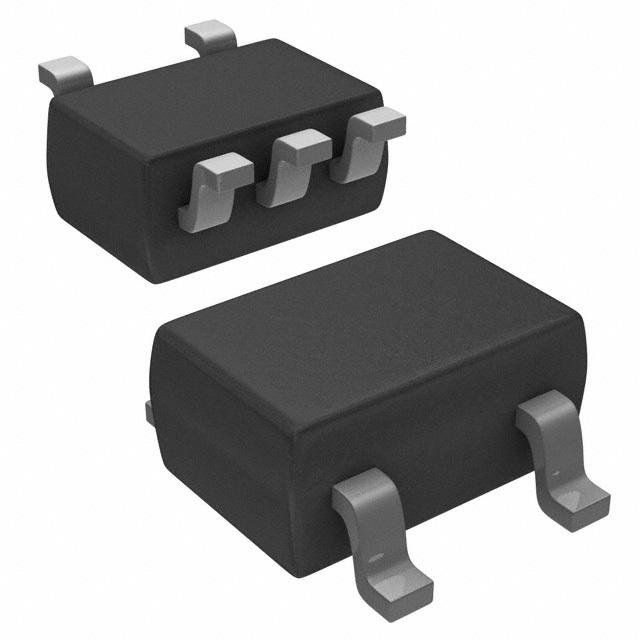

封装 SC-70-5 SC-70-5 SC-70-5

输出接口数 1 1 1

输出电压 1 V 1 V 1 V

输出电流 150 mA 150 mA 150 mA

耗散功率 0.32 W 0.32 W 0.32 W

静态电流 45.0 µA 45.0 µA 45.0 µA

输出电容类型 Ceramic Ceramic Ceramic

跌落电压 170 mV 170 mV 170 mV

调节输出数 1 1 1

输入电压(Max) 6.5 V 6.5 V 6.5 V

输入电压(Min) 2.5 V 2.5 V 2.5 V

输出电流(Max) 0.15 A 0.15 A 0.15 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

耗散功率(Max) 320 mW 320 mW 320 mW

精度 ±3 % ±3 % 3 %

输入电压 2.5V ~ 6.5V 2.5V ~ 6.5V 2.5V ~ 6.5V

供电电流 - - 100 µA

针脚数 - - 5

输出电压(Min) - - 1 V

电源电压(Max) - - 6.5 V

电源电压(Min) - - 2.5 V

长度 2 mm - -

宽度 1.25 mm - -

高度 0.9 mm - -

封装 SC-70-5 SC-70-5 SC-70-5

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15

REACH SVHC标准 - - No SVHC

ECCN代码 - - EAR99
