THS4501IDGN、THS4501IDGNRG4、THS4503CDGNR对比区别

高亮显示差异参数

型号 THS4501IDGN THS4501IDGNRG4 THS4503CDGNR

描述 宽带宽，低失真全差动放大器 WIDEBAND, LOW DISTORTION FULLY DIFFERENTIAL AMPLIFIERSSP Amp DIFF AMP Single ±7.5V/15V 8Pin HVSSOP EP T/R宽带宽，低失真全差动放大器 WIDEBAND, LOW-DISTORTION FULLY DIFFERENTIAL AMPLIFIERS

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 放大器、缓冲器放大器、缓冲器放大器、缓冲器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 8 - 8

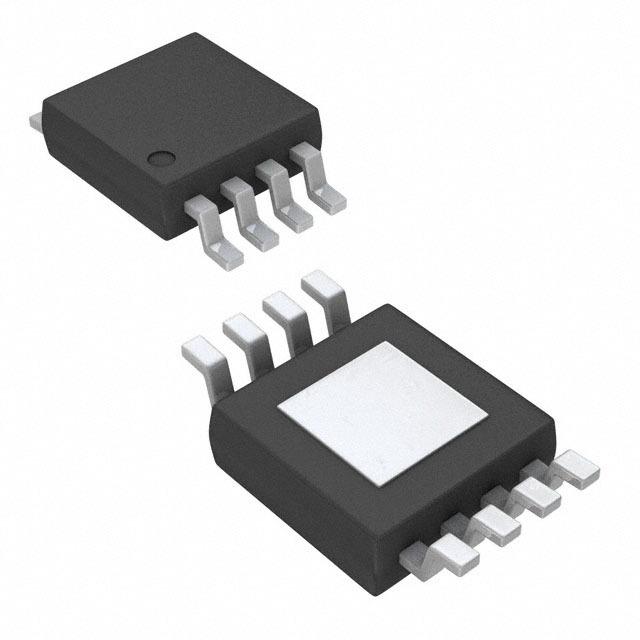

封装 PowerPad-MSOP-8 PowerPad-MSOP-8 PowerPad-MSOP-8

输出电流 100mA @5V - 100mA @5V

供电电流 23 mA 23 mA 23 mA

电路数 1 1 1

通道数 1 - 1

耗散功率 1.71 W - 1.71 W

共模抑制比 74 dB - 74 dB

输入补偿漂移 10.0 µV/K - 10.0 µV/K

带宽 370 MHz - 370 MHz

转换速率 2.80 kV/μs - 2.80 kV/μs

增益频宽积 300 MHz 300 MHz 300 MHz

输入补偿电压 4 mV 4 mV 2.4 mV

输入偏置电流 4 µA 4 µA 4600 nA

可用通道 S - S

工作温度(Max) 85 ℃ - 70 ℃

工作温度(Min) -40 ℃ - 0 ℃

3dB带宽 370 MHz 370 MHz 370 MHz

增益带宽 300 MHz - 370 MHz

耗散功率(Max) 1710 mW - 1710 mW

共模抑制比(Min) 60dB ~ 75dB - 74 dB

电源电压 - - 5V ~ 15V

电源电压(Max) 15V ~ 18V - 15V ~ 18V

封装 PowerPad-MSOP-8 PowerPad-MSOP-8 PowerPad-MSOP-8

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ 0℃ ~ 70℃

产品生命周期 Active Unknown Active

包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
