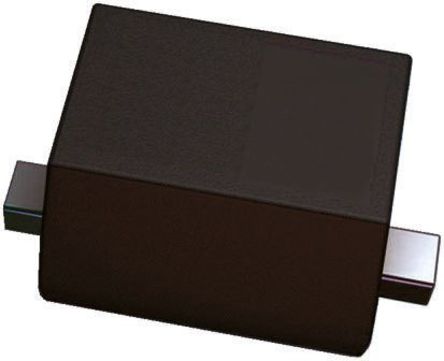

PESD24VS1UB,115、ESD5Z2.5T1G、ESD9X12ST5G对比区别
型号 PESD24VS1UB,115 ESD5Z2.5T1G ESD9X12ST5G
描述 PESDxS1UB 系列 70 V 50 pF 表面贴装 ESD保护二极管 - SOD-523ON SEMICONDUCTOR ESD5Z2.5T1G. 二极管, TVS, 240W, 2.5V, SOD-523ESD 保护阵列### 瞬态电压抑制器，On Semiconductor
数据手册 ---
制造商 NXP (恩智浦) ON Semiconductor (安森美) ON Semiconductor (安森美)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 SOD-523 SOD-523-2 SOD-923-2
电容 50 pF 145 pF 30 pF
电路数 1 1 1
耗散功率 160 W 500 mW 150 mW
钳位电压 70 V 10.9 V 23.7 V
测试电流 5 mA 1 mA 1 mA
最大反向击穿电压 27.5 V 4 V -
脉冲峰值功率 160 W 120 W 140 W
最小反向击穿电压 26.5 V 4 V 13.5 V
击穿电压 26.5 V - 13.5 V
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -65 ℃ -55 ℃ -55 ℃
工作结温 150 ℃ - -
工作电压 - 2.5 V 12 V
无卤素状态 - Halogen Free Halogen Free
击穿电压 - 4 V 13.5 V
针脚数 - 2 2
耗散功率(Max) - 500 mW 150 mW
长度 1.25 mm 1.3 mm 0.85 mm
宽度 0.85 mm 0.9 mm 0.85 mm
高度 0.65 mm 0.7 mm 0.43 mm
封装 SOD-523 SOD-523-2 SOD-923-2
工作温度 -65℃ ~ 150℃ (TA) -55℃ ~ 150℃ -55℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 - EAR99 EAR99
香港进出口证 - - NLR
