TIP30-BP、TIP30CG、TIP30C-BP对比区别

高亮显示差异参数

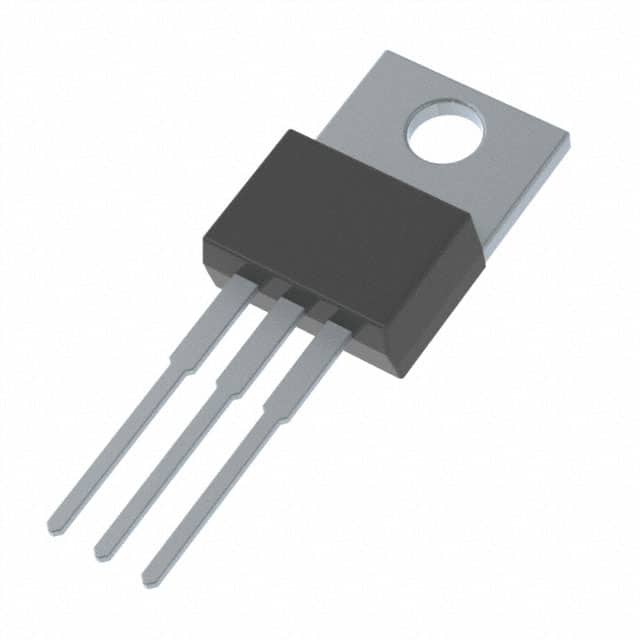

型号 TIP30-BP TIP30CG TIP30C-BP

描述 TO-220 PNP 40V 1AON SEMICONDUCTOR  TIP30CG.  双极晶体管TO-220 PNP 100V 1A

数据手册 ---

制造商 Micro Commercial Components (美微科) ON Semiconductor (安森美) Micro Commercial Components (美微科)

分类 双极性晶体管双极性晶体管

安装方式 Through Hole Through Hole Through Hole

封装 TO-220-3 TO-220-3 TO-220

引脚数 3 3 -

极性 PNP PNP, P-Channel PNP

击穿电压(集电极-发射极) 40 V 100 V 100 V

集电极最大允许电流 1A 1A 1A

频率 - 3 MHz -

额定电压(DC) - -100 V -

额定电流 - -1.00 A -

针脚数 - 3 -

耗散功率 30000 mW 30 W -

热阻 - 4.167℃/W (RθJC) -

最小电流放大倍数(hFE) 40 15 @1A, 4V -

额定功率(Max) - 2 W -

直流电流增益(hFE) - 75 -

工作温度(Max) 150 ℃ 150 ℃ -

工作温度(Min) -55 ℃ -65 ℃ -

耗散功率(Max) 30000 mW 2000 mW -

增益频宽积 3 MHz - -

封装 TO-220-3 TO-220-3 TO-220

长度 - 10.28 mm -

宽度 - 4.82 mm -

高度 9.02 mm 15.75 mm -

产品生命周期 Active Active Active

包装方式 Bulk Tube -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 - 2015/12/17 -

材质 Silicon Silicon -

工作温度 - -65℃ ~ 150℃ -

ECCN代码 - EAR99 -
