2N7002KT1G、BSS138P、BSS138BK对比区别

高亮显示差异参数

型号 2N7002KT1G BSS138P BSS138BK

描述 ON SEMICONDUCTOR  2N7002KT1G.  场效应管, MOSFET, N沟道, 60V, 380mA SOT-23NXP  BSS138P  晶体管, MOSFET, N沟道, 360 mA, 60 V, 0.9 ohm, 10 V, 1.2 VNXP  BSS138BK  晶体管, MOSFET, N沟道, 360 mA, 60 V, 1 ohm, 10 V, 1.1 V

数据手册 ---

制造商 ON Semiconductor (安森美) NXP (恩智浦) NXP (恩智浦)

分类 MOS管MOS管MOS管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 3 3 3

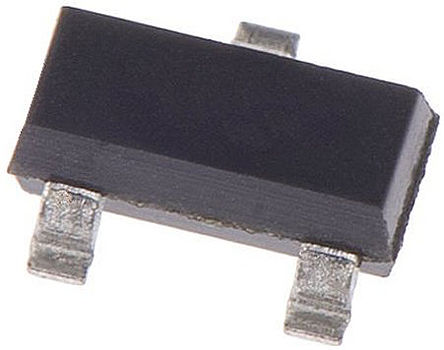

封装 SOT-23-3 SOT-23 SOT-23

无卤素状态 Halogen Free - -

针脚数 3 3 3

漏源极电阻 1.19 Ω 0.9 Ω 1 Ω

极性 N-Channel N-Channel N-Channel

耗散功率 420 mW 420 mW 350 mW

阈值电压 2.3 V 1.2 V 1.1 V

漏源极电压(Vds) 60 V 60 V 60 V

连续漏极电流(Ids) 380 mA - -

上升时间 9 ns - -

输入电容(Ciss) 24.5pF @20V(Vds) 38pF @10V(Vds) 42pF @10V(Vds)

额定功率(Max) 300 mW - -

下降时间 29 ns - -

工作温度(Max) 150 ℃ 150 ℃ 150 ℃

工作温度(Min) -55 ℃ -55 ℃ -55 ℃

耗散功率(Max) 350mW (Ta) 0.42 W 0.42 W

长度 3.04 mm 3 mm 3 mm

宽度 1.4 mm 1.4 mm 1.4 mm

高度 1.01 mm 1 mm 1 mm

封装 SOT-23-3 SOT-23 SOT-23

工作温度 -55℃ ~ 150℃ (TJ) - -55℃ ~ 150℃

产品生命周期 Active Unknown Unknown

包装方式 Tape & Reel (TR) Cut Tape (CT) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free -

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17

ECCN代码 EAR99 - -
