LM26003MH/NOPB、LM26003MHX/NOPB对比区别

高亮显示差异参数

型号 LM26003MH/NOPB LM26003MHX/NOPB

描述 Step-Down DC/DC Converters (Integrated Switch) over 35V Input Max., Texas Instruments### 直流/直流开关调节器转换器（集成开关），Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升（升压）、步降（降压）、步升/降（增压/降压）和反相类型，为每个直流稳压器应用提供高效的解决方案。具有高效睡眠模式的 3A 开关稳压器 20-HTSSOP -40 to 125

数据手册 --

制造商 TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器DC/DC转换器

安装方式 Surface Mount Surface Mount

引脚数 20 20

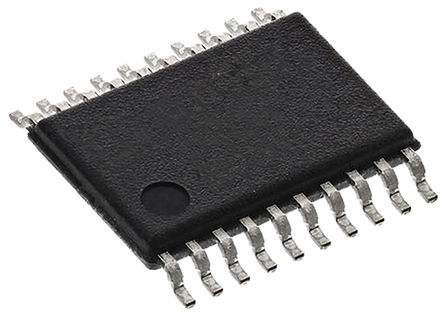

封装 TSSOP-20 TSSOP-20

输出接口数 1 1

输出电压 1.25V ~ 35V 1.25V ~ 35V

输出电流 3 A 3 A

静态电流 40.0 µA 40.0 µA

调节输出数 1 1

开关频率 150kHz ~ 500kHz 150kHz ~ 500kHz

拓扑结构 Buck Buck

输入电压(Max) 38 V 38 V

输入电压(Min) 3 V 3 V

输出电压(Max) 35 V 35 V

输出电压(Min) 1.236 V 1.236 V

输出电流(Max) 3 A 3 A

工作温度(Max) 125 ℃ 125 ℃

工作温度(Min) -40 ℃ 40 ℃

输入电压 3V ~ 38V 3V ~ 38V

长度 6.5 mm 6.5 mm

宽度 4.4 mm 4.4 mm

高度 0.9 mm 0.9 mm

封装 TSSOP-20 TSSOP-20

工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)

产品生命周期 Active Active

包装方式 Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free
