1.5SMC30A、TPSMC30A、1.5SMC30对比区别

高亮显示差异参数

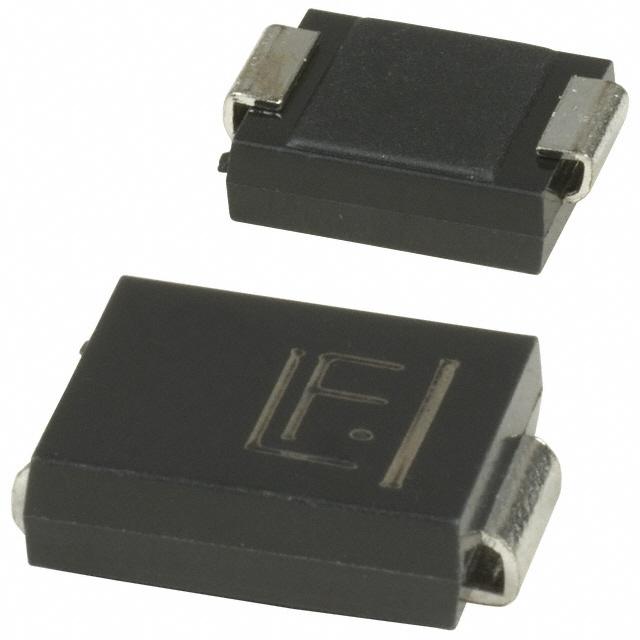

型号 1.5SMC30A TPSMC30A 1.5SMC30

描述 瞬态电压抑制二极管 Transient Voltage Suppression DiodesTPSMC 系列 15 kW 30 V 表面贴装 单向 TVS 二极管 - DO-214ABESD 抑制器/TVS 二极管 1.5kW 30V 10% Uni-Directional

数据手册 ---

制造商 Littelfuse (力特) Littelfuse (力特) Littelfuse (力特)

分类 TVS二极管TVS二极管二极管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 -

封装 DO-214AB DO-214AB DO-214AB-2

钳位电压 41.4 V 41.4 V 41.4 V

最大反向电压（Vrrm） - 25.6V -

测试电流 1 mA 1 mA -

最大正向浪涌电流（Ifsm） - 200 A -

脉冲峰值功率 1500 W 1500 W 1500 W

最小反向击穿电压 28.5 V 28.5 V 27 V

击穿电压 28.5 V 28.5 V -

正向电压(Max) - 3.5 V -

工作温度(Max) 150 ℃ 150 ℃ 150 ℃

工作温度(Min) -65 ℃ -65 ℃ -65 ℃

工作结温 -65℃ ~ 150℃ -65℃ ~ 150℃ -

额定电压(DC) 30.0 V - 30.0 V

工作电压 - - 25.6 V

额定功率 1.50 kW - 1.50 kW

击穿电压 - - 28.5 V

电路数 1 - 1

针脚数 2 - -

耗散功率 1.5 kW - -

最大反向击穿电压 31.5 V - -

长度 8.13 mm 7.11 mm 7.11 mm

宽度 6.22 mm 6.22 mm 6.22 mm

高度 2.62 mm 2.62 mm 2.62 mm

封装 DO-214AB DO-214AB DO-214AB-2

工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

REACH SVHC版本 2016/06/20 - -

ECCN代码 - EAR99 -
