TPSMC30A

TPSMC30A

数据手册.pdf
Littelfuse(力特) 分立器件

TPSMC 系列 15 kW 30 V 表面贴装 单向 TVS 二极管 - DO-214AB

41.4V Clamp 36.7A Ipp Tvs Diode Surface Mount DO-214AB SMCJ


得捷:
TVS DIODE 25.6VWM 41.4VC DO214AB


艾睿:
Diode TVS Single Uni-Dir 25.6V 1.5KW Automotive 2-Pin SMC T/R


富昌:
TPSMC 系列 15 kW 30 V 表面贴装 单向 TVS 二极管 - DO-214AB


TME:
Diode: transil; 1.5kW; 30V; 36.7A; unidirectional; ±5%; DO214AB


Verical:
TVS Diode Single Uni-Dir 25.6V 1.5KW Automotive 2-Pin SMC T/R


儒卓力:
**TRANSIL UNI 1,5KW 30V SMC **


Win Source:
TVS DIODE 25.6VWM DO-214AB


TPSMC30A中文资料参数规格
技术参数

钳位电压 41.4 V

最大反向电压（Vrrm） 25.6V

测试电流 1 mA

最大正向浪涌电流（Ifsm） 200 A

脉冲峰值功率 1500 W

最小反向击穿电压 28.5 V

击穿电压 28.5 V

正向电压Max 3.5 V

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 -65℃ ~ 150℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 DO-214AB

外形尺寸

长度 7.11 mm

宽度 6.22 mm

高度 2.62 mm

封装 DO-214AB

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 汽车级

符合标准

RoHS标准

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

TPSMC30A引脚图与封装图
TPSMC30A引脚图

TPSMC30A引脚图

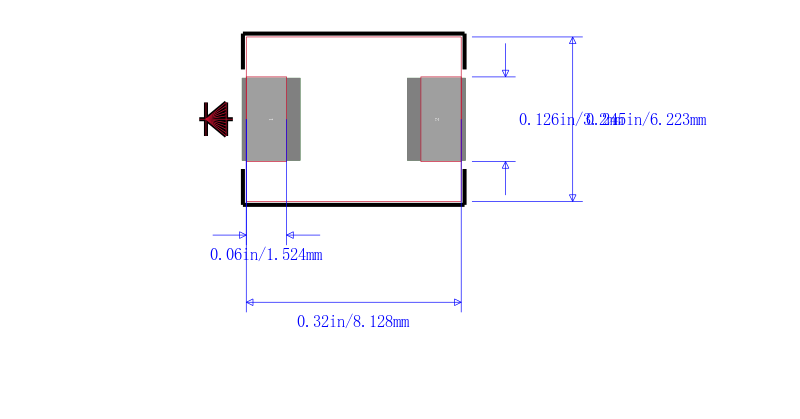

TPSMC30A封装图

TPSMC30A封装图

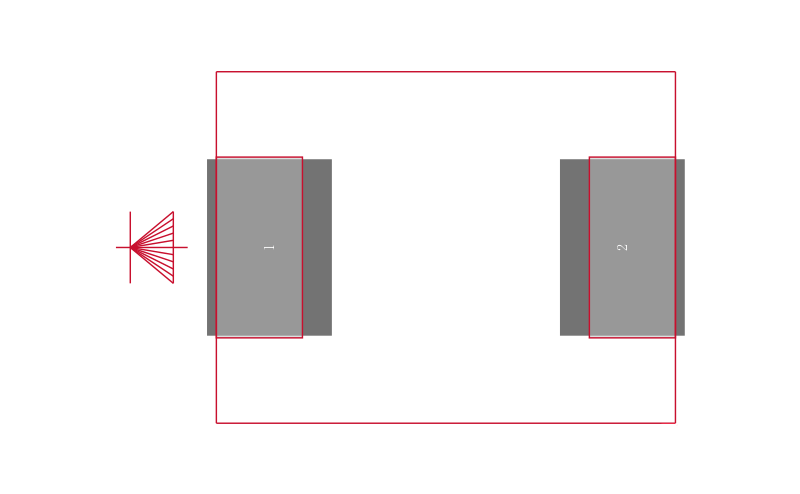

TPSMC30A封装焊盘图

TPSMC30A封装焊盘图

在线购买TPSMC30A
型号 制造商 描述 购买
TPSMC30A Littelfuse 力特 TPSMC 系列 15 kW 30 V 表面贴装 单向 TVS 二极管 - DO-214AB 搜索库存
替代型号TPSMC30A
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TPSMC30A

品牌： Littelfuse 力特

封装： DO-214AB

当前型号

TPSMC 系列 15 kW 30 V 表面贴装 单向 TVS 二极管 - DO-214AB

当前型号

型号： 1.5SMC30A

品牌： 力特

封装： DO-214AB 30V 1.5kW

完全替代

瞬态电压抑制二极管 Transient Voltage Suppression Diodes

TPSMC30A和1.5SMC30A的区别

型号： JANTXV1N6151A

品牌： 美高森美

封装： C

功能相似

双向瞬态抑制器 BIDIRECTIONAL TRANSIENT SUPPRESSORS

TPSMC30A和JANTXV1N6151A的区别

型号： 1N6152A

品牌： 美高森美

封装： C

功能相似

双向瞬态抑制器 BIDIRECTIONAL TRANSIENT SUPPRESSORS

TPSMC30A和1N6152A的区别
