LMZ14202HTZX/NOPB、LMZ14202TZ-ADJ/NOPB、LMZ14202HTZ/NOPB对比区别
型号 LMZ14202HTZX/NOPB LMZ14202TZ-ADJ/NOPB LMZ14202HTZ/NOPB

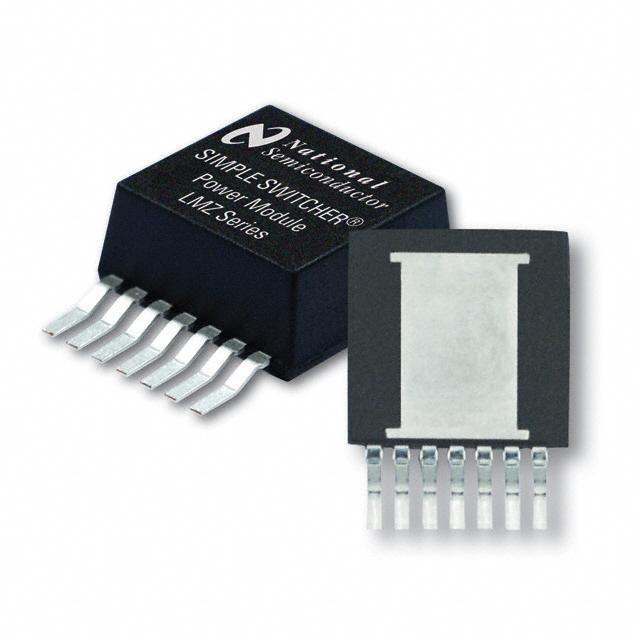

描述 LMZ14202H 2A ，简单SWITCHER®电源模块的高输出电压 LMZ14202H 2A, SIMPLE SWITCHER® Power Module for High Output VoltageLMZ-1 系列 SIMPLE SWITCHER® 电源模块易于使用的模块，用于需要高输入电压（高达 42V）的应用特别适用于需要标准功能套件的应用 精密启动引脚和软启动引脚 卓越的热性能 ### 非隔离电源模块，Texas Instruments非隔离电源模块支持需要卓越的 EMI 保护和热性能、高输出电流、高输出电压等的设计。 SIMPLE SWITCHER® 电源模块系列在小型、易于使用的封装中提供一体化电源解决方案，以满足极端工作条件或只需标准功能套件的要求。集成屏蔽式电感器 精密启动，软启动，跟踪排序 同类最佳的热性能 引脚至引脚兼容模块，用于不同的负载电流 易于使用的封装 通过 EN55022 (CISPR22) B 类辐射和传导 EMI 标准LMZ14202H 2A ，简单SWITCHER®电源模块的高输出电压 LMZ14202H 2A, SIMPLE SWITCHER® Power Module for High Output Voltage
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 7 7 7
封装 TO-PMOD-7 TO-PMOD-7 TO-PMOD-7
额定功率 - 12 W 60 W
输出接口数 1 1 1
输出电压 5V ~ 24V 6 V 5V ~ 24V
输出电流 2 A 2 A 2 A
针脚数 - - 7
调节输出数 1 1 1
开关频率 1000 kHz 1 MHz 1 MHz
输入电压(Max) 42 V 42 V 42 V
输入电压(Min) 6 V 6 V 6 V
输出电压(Max) - 6 V 24 V
输出电压(Min) - 0.8 V 5 V
输出电流(Max) 2 A 2 A 2 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
输入电压 6V ~ 42V 6V ~ 42V 6V ~ 42V
输出功率 - 12 W -
拓扑结构 - Buck -
输入电压(DC Max) - 42 V -
输入电压(DC Min) - 6 v -
高度 4.57 mm 4.57 mm 4.57 mm
封装 TO-PMOD-7 TO-PMOD-7 TO-PMOD-7
长度 - 10.16 mm -
宽度 - 10.16 mm -
工作温度 -55℃ ~ 125℃ -40℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - 2015/06/15 2015/06/15
REACH SVHC标准 - No SVHC -
