TC7PAU04FU

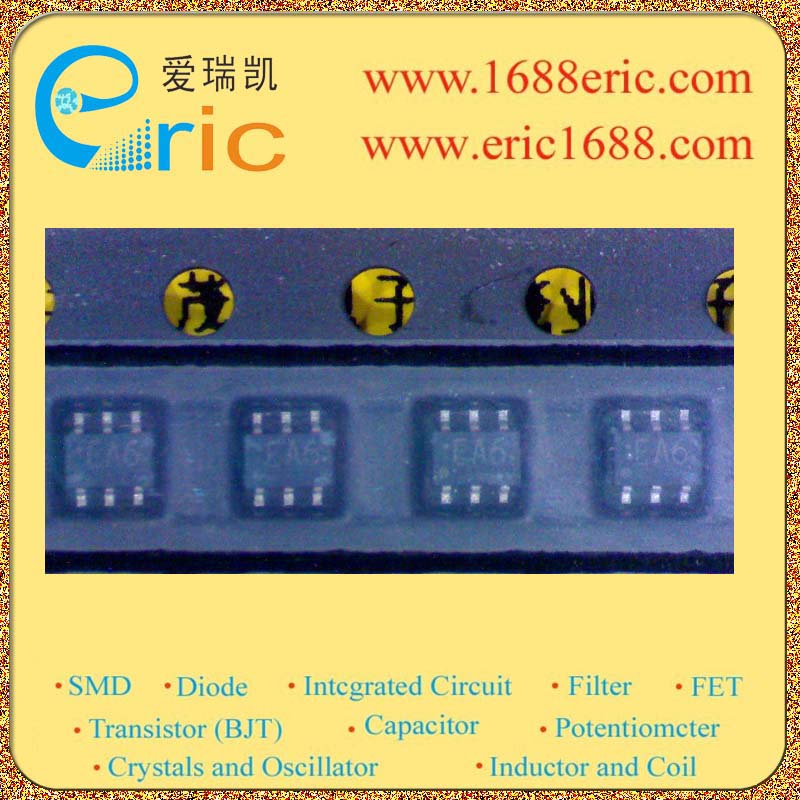

IC 反相器 TC7PAU04FU SOT-363/SSOP6 marking/标记 EA6

逻辑类型Logic Type| 反相器 Inverter \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 3 电源电压VccVoltage - Supply| 1.8V~3.6V 静态电流IqCurrent - Quiescent Max| 20µA 输出高,低电平电流Current - Output High, Low| -24mA,24mA 低逻辑电平Logic Level - Low| 0.15v~0.2v 高逻辑电平Logic Level - High| 0.8v~0.85v 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 1.9ns @ 3.3V,30pF Description & Applications| Dual Inverter unbuffer with 3.6 V Tolerant Input ;Low voltage operation: VCC = 1.8~3.6 V Quiescent supply current: ICC < 20 µA max VCC = 3.6 V, Ta = −40~85°C High-speed operation: tpd = 3.5 ns max VCC = 3.0~3.6 V tpd = 4.2 ns max VCC = 2.3~2.7 V tpd = 8.4 ns max VCC = 1.8 V High-output current: IOH/IOL = ±24 mA min VCC = 3.0 V IOH/IOL = ±18 mA min VCC = 2.3 V IOH/IOL = ±6 mA min VCC = 1.8 V Latch-up performance: ±300 mA ESD Performance: ±200 V JEITA ±2000 V MIL  3.6 V tolerant function for input and power down protection are provided. 描述与应用| 双逆变器(解缓冲)与3.6 V容错输入;低电压工作:VCC=1.8〜3.6 V 静态电源电流:ICC<20μA(最大值)     VCC=3.6 V,TA= -40〜85°C) 高速运行:TPD=3.5纳秒(最大值)(VCC=3.0〜3.6 V)     TPD =4.2纳秒(最大值)(VCC=2.3〜2.7 V)     TPD =8.4纳秒(最大值)(VCC=1.8 V) 高输出电流:IOH/ IOL=±24 mA(分钟)(VCC=3.0 V)     IOH/ IOL=±18 mA(分钟)(VCC=2.3 V)     IOH/ IOL=±6 mA(分钟)(VCC=1.8 V) 闭锁性能:±300毫安 ESD性能:±200 V(JEITA)   ±2000 V(MIL) 3.6 V宽容输入和掉电保护功能。

TC7PAU04FU PDF数据文档
