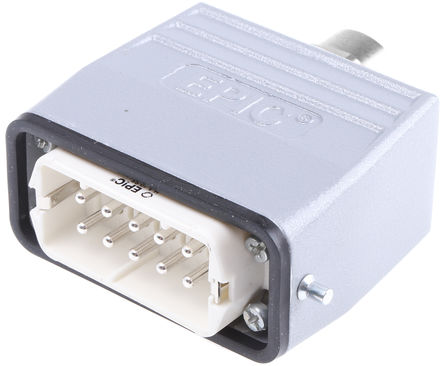

H-A 电缆插头 - 金属体

### 认可

UL 认可；CSA 认证；SEV

### 金属插头套件

螺旋端子，具电线保护叶片，接受最大 2·5mm² 的电缆。 触点是镀硬银铜合金

插头和插座插件可以互换，允许有设备入口（固定插头）和自由的电缆安装插座排列。 可通过所有插件建立单独的接地连接

电缆安装类型包括压缩压盖，它可以为圆形电缆提供 IP54 级和 IP65 级密封保护（详情请参阅技术规格）

虽然此系列的物理尺寸较小，但仍可以为分类 C（工业）提供 250V 的额定工作交流电压

### 尺寸：3 和 4 路

H-A 系列是经测试符合 10A、440V 交流的型号，可以单独元件形式和套件形式提供。

3 路和 4 路版本提供有塑料和金属主体型号，其中 10 路至 48 路只有金属主体型号。

### 尺寸：10 和 16 路

### 电缆插头，侧面接入

表面安装插座

面板安装插座

电缆插头，顶部接入

### 尺寸：32//48 路 - 压盖尺寸 PG29

### 电缆插头，侧面接入

电缆插头，顶部接入

表面安装插座（仅 32 路）

面板安装插座
