R1116D291D

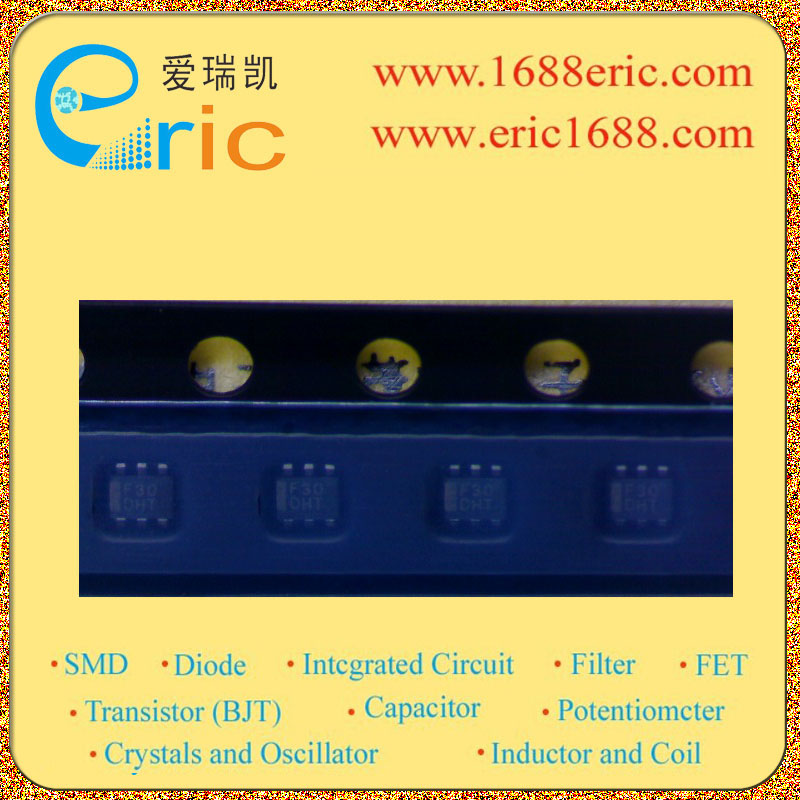

R1116D291D LDO电压调整器/稳压电源IC 2.9V 290mV/0.29V SOT-563/SON1612-6 marking/标记 短路保护 过热保护

电路数量Number of Regulators| 1 \---|--- 输入电压VINVoltage - Input| 1.8V~6V 输出电压VOUTVoltage - Output| 2.9V 输出电流IoCurrent - Output| 150mA/0.15A 最大压降VDOVoltage - Dropout| 290mV/0.29V 带使能脚EN/CEON/OFF功能With Enable Pin| 无 No 最大耗散功率PdPower dissipation| 500mW/0.5W Description & Applications| LOW NOISE 150mA LDO REGULATOR ;•Low Supply Current 10µA • Standby Current Typ. 0.1µA • Input Voltage Range 1.8V to 6.0V • Output Voltage Range 1.5V to 4.0V • Low Dropout Voltage Typ. 0.29V IOUT=150mA,VOUT=2.8V • High Ripple Rejection Typ. 70dB f=1kHz, VOUT=3.0V Typ. 53dB f=10kHz • High Output Voltage Accuracy ±1.5% 1.5V <= VOUT<= 3.0V, ±2.0% VOUT>3.0V • Low Temperature-Drift Coefficient of Output Voltage Typ. ±100ppm/°C • Excellent Line Regulation Typ. 0.02%/V • Built-in Fold Back Protection Circuit Typ. 40mA Current at short mode • Power source for portable communication equipment. • Power source for portable music player. • Power source for electrical appliances such as cameras, VCRs and camcorders. • Power source for battery-powered equipment. 描述与应用| 低噪声150MA LDO稳压器;•低电源电流10μA •待机电流典型。 0.1μA •输入电压范围为1.8V至6.0V •输出电压范围1.5V到4.0V •低压差典型。 0.29V（IOUT=的150mA，VOUT=2.8V） •高纹波抑制比典型。 70分贝（F =1kHz时，VOUT= 3.0V） 典型。 53分贝（F =10kHz时） •高输出电压精度±1.5％（1.5V<= VOUT= 3.0V），±2.0％（VOUT>3.0V） •低温度漂移系数的输出电压典型值。温度系数±100ppm/°C •卓越的线路调整典型。 0.02％/ V •内置折返保护电路的典型。 40mA（附加电流在很短的模式） •便携式通信设备的电源。 •电源的便携式音乐播放器。 •电源的电器，如摄像机，录像机和摄像机。 •电池供电设备的电源。
