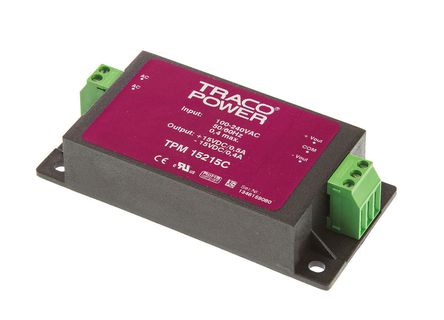

TPM 15215C
Traco 5W 至 30W，印刷电路板/底盘安装，封装，开关模式交流-直流电源 - TPM 系列不推荐将产品用于新设计，请参阅页面底部的备用选项 输入 85-264V 交流和 100-375V 直流 短路和过载保护 输入电源与过温保护 低纹波和噪声 高度可靠的 SMT 设计 100% 老化与最后测试 EMC 抗扰性，符合 EN50082-2 标准 安全级别 2 塑料外壳符合 UL94V-0 标准 EMI 符合 EN55011 B 级和 FCC-B 标准 连接数据 --- **5W 印刷电路板单位，引脚连接 ** | | | 引脚 | 单输出 | 双输出 | 1 | 交流输入 | 交流输入 | 2 | 交流输入 | 交流输入 | 3 | -V 输出 | -V 输出 | 4 | 无引脚 | 公共 | 5 | +V 输出 | +V 输出 | **10W 印刷电路板单位，引脚连接 ** | | | 引脚 | 单输出 | 双输出 | 三路输出 1 | -V 输出 | -V 输出 | \- V 输出 3 2 | 无引脚 | 无引脚 | \- V 输出 1 3 | 无引脚 | 公共 | com 端口 2/3 4 | 无引脚 | 无引脚 | +V 输出 1 5 | +V 输出 | +V 输出 | +V 输出 2 6 | 交流输入 | 交流输入 | 交流输入 7 | 交流输入 | 交流输入 | 交流输入 ### 注有 2 个版本可用：用焊接引脚安装的印刷电路板，或者用螺旋端子安装的机架。 带C后缀的制造商部件号表示机架安装，这部件见于 10、15、以及 30W 的版本中。### 认可UL 认证### 标准EN60950、UL1950 和 IEC950 ### 开关模式 - Traco，TPM 系列
Traco 5W 至 30W，印刷电路板/底盘安装，封装，开关模式交流-直流电源 - TPM 系列
不推荐将产品用于新设计，请参阅页面底部的备用选项
输入 85-264V 交流和 100-375V 直流
短路和过载保护
输入电源与过温保护
低纹波和噪声
高度可靠的 SMT 设计
100% 老化与最后测试
EMC 抗扰性，符合 EN50082-2 标准
安全级别 2
塑料外壳符合 UL94V-0 标准
EMI 符合 EN55011 B 级和 FCC-B 标准
连接数据
---
**5W 印刷电路板单位，引脚连接 ** | | |
引脚 | 单输出 | 双输出 |
1 | 交流输入 | 交流输入 |
2 | 交流输入 | 交流输入 |
3 | -V 输出 | -V 输出 |
4 | 无引脚 | 公共 |
5 | +V 输出 | +V 输出 |
**10W 印刷电路板单位，引脚连接 ** | | |
引脚 | 单输出 | 双输出 | 三路输出
1 | -V 输出 | -V 输出 | \- V 输出 3
2 | 无引脚 | 无引脚 | \- V 输出 1
3 | 无引脚 | 公共 | com 端口 2/3
4 | 无引脚 | 无引脚 | +V 输出 1
5 | +V 输出 | +V 输出 | +V 输出 2
6 | 交流输入 | 交流输入 | 交流输入
7 | 交流输入 | 交流输入 | 交流输入
### 注
有 2 个版本可用：用焊接引脚安装的印刷电路板，或者用螺旋端子安装的机架。
带C后缀的制造商部件号表示机架安装，这部件见于 10、15、以及 30W 的版本中。
### 认可
UL 认证
### 标准
EN60950、UL1950 和 IEC950
