CY8CKIT-037

CY8CKIT-037 PSoC 4 电动机控制评估套件，CypressCY8CKIT-037 用于可编程片上系统 PSoC 4 设备中评估的电动机控制应用。 该套件支持 BLDC（无刷直流）电动机，PMSM（永久磁力同步电动机）和步进电动机。 示例项目包括单分流器和无传感器 FOC（磁场定向控制）、传感器或无传感器 BLDC 控制和步进电动机控制。设计用于与 CY8CKIT-042 PSoC 4 Pioneer 套件一起使用 高级电动机控制系统的简单集成设计 ### 套件内装物品电动机控制 EVK 板 电源适配器 24 V/2 A 螺丝刀 BLDC 电动机 BLY172S-24V-4000 带正弦波形状反电动势 USB A 型至 B 微型电缆 配置跨接器 熔丝 2.5A 快速入门指南 ### 电动机控制机和驱动器，Cypress

PSoC 4 电动机控制评估套件，Cypress

The

.

*****CY****8****CKIT****-037** 套件与 PSoC 4 CY8CKIT-042 Pioneer 套件 RS 124-4183 结合使用，用于评估直流电动机控制应用。该套件支持 BLDC（无刷直流）电动机，PMSM（永久磁力同步电动机）和步进电动机。PSoC Creator IDE 允许进行硬件和软件设计。

### 示例项目

• 单分流 FOC BLDC 电动机控制

• 无传感器 FOC BLDC 电动机控制

• 传感器 BLDC 电动机控制

• 无传感器 BLDC 电动机控制

• 步进电动机控制

### CY8CKIT-037 板功能

• 4 个 IR2101 高侧/低侧 MOSFET 栅极驱动器

• 8 个 IRFU3607 功率 MOSFET 配置为 4 个半桥

• 相电流检测和处理电路

• 霍尔和反电动势感应电路

• 用于手动速度控制的电位计

• 重置和运行/停止按钮

• 状态 LED

• CY7C65213 USB-UART 桥接控制器

• 电源输入保护电路

• LM5005MHX +12V @ 600mA 直流/直流开关调节器

• 微型 USB 插座，用于 PC 连接

• 用于电动机绕组的螺钉连接器

• 用于 24-48V 直流电源的螺钉连接器

• 用于 12-24V @ 2A 电源的套管插孔

• 用于 CY8CKIT-042 连接的Arduino 格式扩展板管座

• 测试点

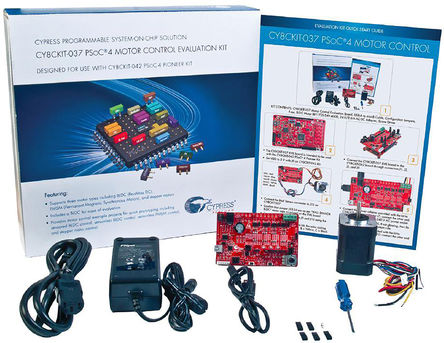

### 随附

24V @ 2A 电源适配器、BLDC 电动机 BLY172S-24V-4000 带正弦反电动势、USB A 型到微型 B 电缆、配置跳线、2.5A 熔丝、螺丝刀、快速入门指南
