ESQ13237GD

Samtec ESQ 系列高架栈接 PC/104 插座Samtec 的这些 ESQ 系列为高架堆叠或“自嵌套”PC/104 插座，具有 2.54mm 节距同，提供一种可接受多路板到板连接的轻松且高效的方法。 这些 ESQ 系列 PC/104 双排插座具有黑色玻璃填充聚酯外壳、镀金触点、方形尾线，接受 0.64mm 方形引脚，用于板到板应用，提供小型或标准插入力和各种引线类型（详见数据表） 有关配接连接器，请参见： DW 系列印刷电路板管座（典型库存号 277-9720） EW 系列印刷电路板管座（典型库存号 277-9742） TSM 系列印刷电路板管座（典型库存号 765-6423） TSW 系列印刷电路板管座（典型库存号 767-0820）触点电阻 10 mΩ 标准或者低插入力，每排 20 或 32 个引脚 嵌入式 PC 模块 覆镀：金制触点，剩余部分涂金 额定温度 °C -65 至 + 125 标准插入力 1.67N 低插入力 0.92N 尺寸 mm | A = -12.19, B = 11.05 ---|--- PC104™ 是 PC104 CONSORTIUM 的一个商标 ### 2.54 mm 板对板和线对板 - Samtec

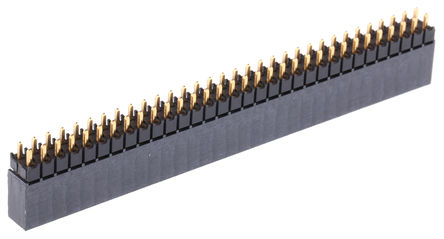

ESQ 系列高架栈接 PC/104 插座

Samtec 的这些 ESQ 系列为高架堆叠或“自嵌套”PC/104 插座，具有 2.54mm 节距同，提供一种可接受多路板到板连接的轻松且高效的方法。 这些 ESQ 系列 PC/104 双排插座具有黑色玻璃填充聚酯外壳、镀金触点、方形尾线，接受 0.64mm 方形引脚，用于板到板应用，提供小型或标准插入力和各种引线类型（详见数据表）

有关配接，请参见：

DW 系列印刷电路板管座（典型库存号 277-9720）

EW 系列印刷电路板管座（典型库存号 277-9742）

TSM 系列印刷电路板管座（典型库存号 765-6423）

TSW 系列印刷电路板管座（典型库存号 767-0820）

触点电阻 10 mΩ

标准或者低插入力，每排 20 或 32 个引脚

嵌入式 PC 模块

覆镀：金制触点，剩余部分涂金

额定温度 °C -65 至 + 125

标准插入力 1.67N

低插入力 0.92N

尺寸 mm | A = -12.19, B = 11.05

---|---
