ADM00663

MCP19117 回扫演示板Microchip MCP19117 回扫独立评估板是一个平台，可探索 MCP19117 PWM 控制器（具有模拟电路，带 PIC 微控制器核）。 该板经过配置，可使用回扫拓扑调节负载电流。 随附各种所需电路，以进行工作演示，MCP19117 经过预编程，带所有所需固件。 Microchip PMBus 监控图形用户界面 GUI 用于监控和配置 MCP19117。 此外，可使用用户设计的固件通过板载在线串行编程 ICSP 管座对 MCP19117 进行重新编程。 全功能 MCP19117 是数字增强型 PWM 控制器。 该设备集成了 8 位 PIC 微控制器和 PWM 电流模式控制器，以提供灵活和可自定义的降压或降压/升压控制器解决方案。 PWM 控制器可调节直流-直流转换器的输出，同时，MCU 可动态自定义设备。 可定制工作参数、启动和关闭配置文件、保护等级和故障处理程序，以打造高效的降压或降压/升压转换器。### 特点演示同步回扫拓扑中的 MCP19117 数字增强型 PWM 控制器 预编程，带所需固件 PMBus 监测图形用户界面 GUI 可监测和配置 MCP19117 输入电压范围：8 V 至 24 V 输入电压范围：0 V 至 50 V 可调输出电流：1 mA 至 500 mA ICSP 管座用于自定义 MCP19117 固件 – MBLAB X IDE 兼容 I2C 管座 ### 套件内装物品1 个 MCP19117 回扫评估板 ### PWM（脉冲频率调制）控制器，Microchip

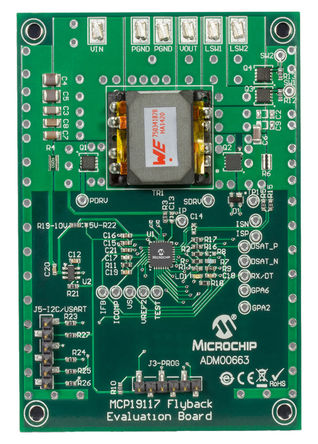

MCP19117 回扫演示板

MCP19117 回扫独立评估板是一个平台，可探索 MCP19117 PWM 控制器（具有模拟电路，带 PIC 微控制器核）。 该板经过配置，可使用回扫拓扑调节负载电流。

随附各种所需电路，以进行工作演示，MCP19117 经过预编程，带所有所需固件。 Microchip PMBus 监控图形用户界面 GUI 用于监控和配置 MCP19117。 此外，可使用用户设计的固件通过板载在线串行编程 ICSP 管座对 MCP19117 进行重新编程。

全功能 MCP19117 是数字增强型 PWM 控制器。 该设备集成了 8 位 PIC 微控制器和 PWM 电流模式控制器，以提供灵活和可自定义的降压或降压/升压控制器解决方案。 PWM 控制器可调节直流-直流转换器的输出，同时，MCU 可动态自定义设备。 可定制工作参数、启动和关闭配置文件、保护等级和故障处理程序，以打造高效的降压或降压/升压转换器。

### 特点

演示同步回扫拓扑中的 MCP19117 数字增强型 PWM 控制器

预编程，带所需固件

PMBus 监测图形用户界面 GUI 可监测和配置 MCP19117

输入电压范围：8 V 至 24 V

输入电压范围：0 V 至 50 V

可调输出电流：1 mA 至 500 mA

ICSP 管座用于自定义 MCP19117 固件 – MBLAB X IDE 兼容

I2C 管座

### 套件内装物品

1 个 MCP19117 回扫评估板

### PWM（脉冲频率调制）控制器，Microchip
