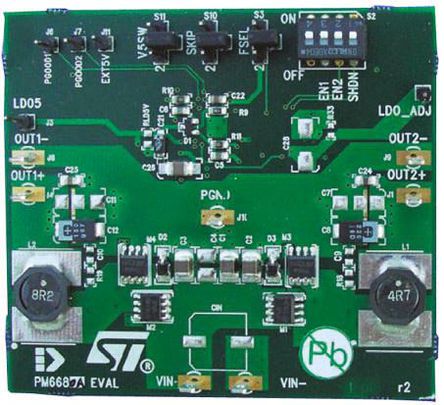

PM6680 评估板

PM6680 是双降压控制器，带有可调节的输出电压，用于笔记本电脑电源系统。 该评估板旨在通过一种典型的、可以测试所有设备功能的应用电路，对其性能进行测试。

恒定导通时间的控制器可实现非常快速的负载瞬时响应。

输入电压范围：+6 至 +28V PM6680

输入电压范围：+6 至 +36V PM6680A

输出电压：+1.05V 和 +1.5V PM6680

输出电压：+1.8V 和 +3.3V PM6680A

+5V 辅助输出电压

利用感应电阻器的实现准确电流限制

可调节的切换输出

无损耗电流感应

负电流限制

内部软启动固定在 2.8ms

软终结，用于输出放电

200kHz/300kHz、300kHz/400 kHz、400kHz/500kHz 可选切换频率

可选的低负载下脉冲跳跃和非音频跳跃模式

独立的供电良好信号
