MCH6101

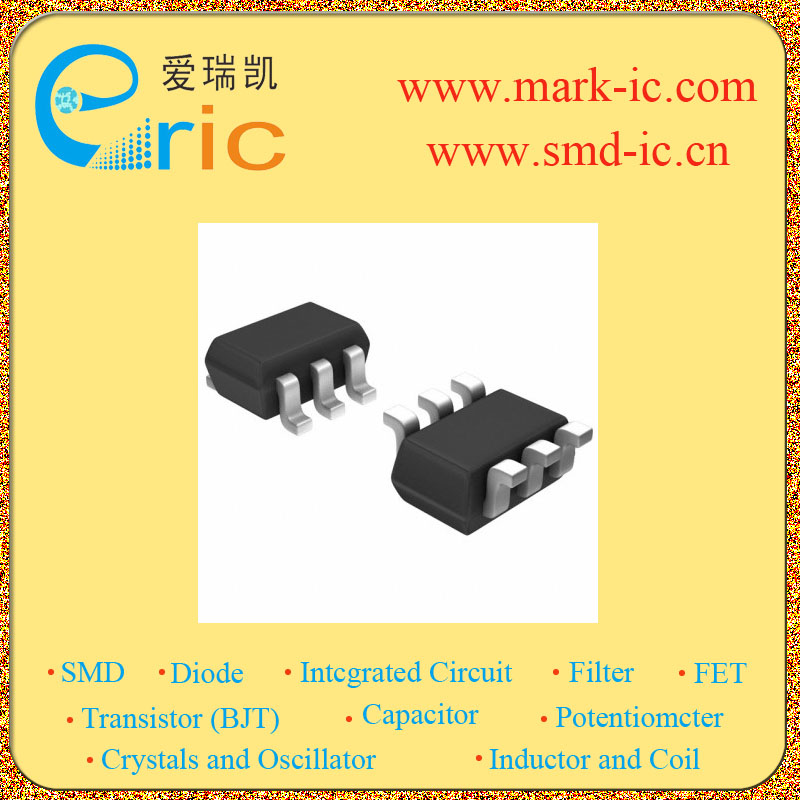

MCH6101 PNP+NPN复合三极管 -15V -1.5A 430MHZ HEF=200~560 SOT-363/MCPH6 标记AA 用于开关/数字电路

集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO | -15V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO | -15V 集电极连续输出电流IC Collector CurrentIC | -1.5A 截止频率fT Transtion FrequencyfT | 430MHz 直流电流增益hFE DC Current GainhFE | 200~560 管压降VCE（sat） Collector-Emitter Saturation Voltage | 耗散功率Pc Power Dissipation | 1000mW Description & Applications | Features • PNP / NPN Epitaxial Planar Silicon Transistors • Adoption of MBIT processes. • High current capacitance. • Low collector-to-emitter saturation voltage. • High-speed switching. • Ultrasmall package facilitates miniaturization in end products mounting height : 0.85mm. • High allowable power dissipation. Applications • Relay drivers, lamp drivers, motor drivers, flash. • DC / DC Converter Applications 描述与应用 | 特点 •PNP/ NPN平面外延硅晶体管 •通过MBIT进程。 •高电流容量。 •低集电极 - 发射极饱和电压。 •高速开关。 •超小封装，有利于小型化的高端产品（安装高度：0.85毫米）。 •高允许功耗。 应用 •继电器驱动器，灯驱动器，电机驱动器，闪光灯。 •DC / DC转换器应用
