IMD8A

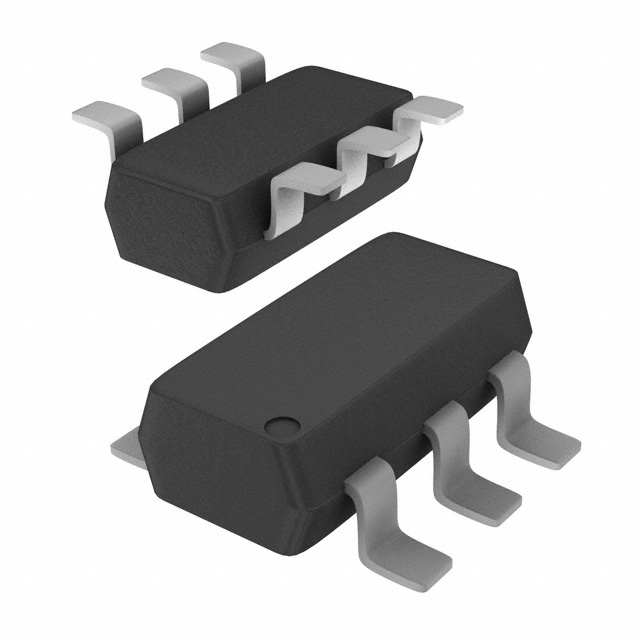

IMD8A NPN+PNP复合带阻尼三极管 50V/-50V 100mA/-100mA 100~600 300mW/0.3W SOT-163/SMT6/SC-74 标记D8 开关电路 逆变器 接口电路 驱动电路

集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO| 50V/-50V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO| 50V/-50V 集电极连续输出电流IC Collector CurrentIC| 100mA/-100mA Q1基极输入电阻R1 Input ResistanceR1| 47KΩ/Ohm Q1基极-发射极输入电阻R2 Base-Emitter ResistanceR2| Q1电阻比R1/R2 Q1 Resistance Ratio| Q2基极输入电阻R1 Input ResistanceR1| 47KΩ/Ohm Q2基极-发射极输入电阻R2 Base-Emitter ResistanceR2| Q2电阻比R1/R2 Q2 Resistance Ratio| 直流电流增益hFE DC Current GainhFE| 100~600 截止频率fT Transtion FrequencyfT| 250MHz 耗散功率Pc Power Dissipation| 300mW/0.3W Description & Applications| Features •Digital Transistor Dual Digital Transistors for Inverter Drive •Both the DTA144T chip and DTC144T chip in a SMT package. 描述与应用| 特点 •数字晶体管（双数字晶体管逆变器驱动） •两个DTA144T的芯片和DTC144T芯片在SMT包装。
