M24LR-DISCOVERY

STMICROELECTRONICS  M24LR-DISCOVERY  评估板, M24LR, NFC/RFID, DISCOVERY

用于 M24LR04E 双接口 EEPROM 的

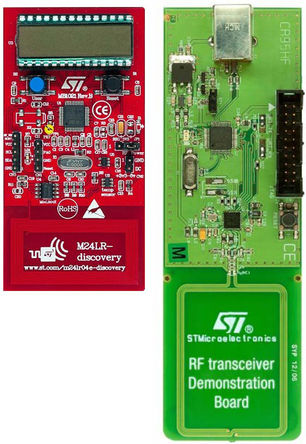

这是用于 M24LR04E 双接口 EEPROM 的开发套件,具有能量采集。 是即用型套件,其采用 M24LR04E-R 双接口 EEPROM IC。 该套件可满足广泛的应用,例如工业或医疗设备和消费电子产品。 此套件包含 2 种不同的板:

M24LR 板无电池且由 RFID 阅读器供电或支持 ISO/IEC 15693 的启用 NFC 的手机。 射频收发器板是 RFID 阅读器演示板且由 CR95HF 其他部件组成(13.56 MHz 多协议非接触式收发器 IC,带 SPI 和 UART 串行存取)。 此板插入到 PC 且随附演示软件。

M24LR 板还可与支持 ISO/IEC 15693 的 Android NFC 手机一起使用。 Google Play 上提供一款称为“NfcV 阅读”器的应用程序。 性能可能根据 NFC 手机的射频管理不同而有所不同。

M24LR 板

M24LR04E-RMN6T/2 双接口

EEPROM 带 I2C 和 ISO/IEC 15693 射频接口、4K 位 EEPROM 和密码保护,采用 SO8N 封装

STM8L152C6T6 8 位微控制器,具有 8 K 字节闪存

STTS751-0WB3F,低电压数字温度传感器

20x40mm 电感式天线蚀刻在印刷电路板上

两个功能按钮(用户和重置)

SWIM 连接器,用于编程和调试

I²C 连接器

LCD(24 个分段,4 个共用)

射频收发器板

CR95HF-VMD5T 13.56MHz 多协议

非接触式收发器 IC 带 SPI 和 UART 串行存取

STM32F103CB 32 位微控制器,具有 128 K 字节闪存

47x34mm 13.56MHz 电感式天线蚀刻在印刷电路板和关联电路上

USB 连接器,用于与主机 PC 和电源演示板通信
