RN1909

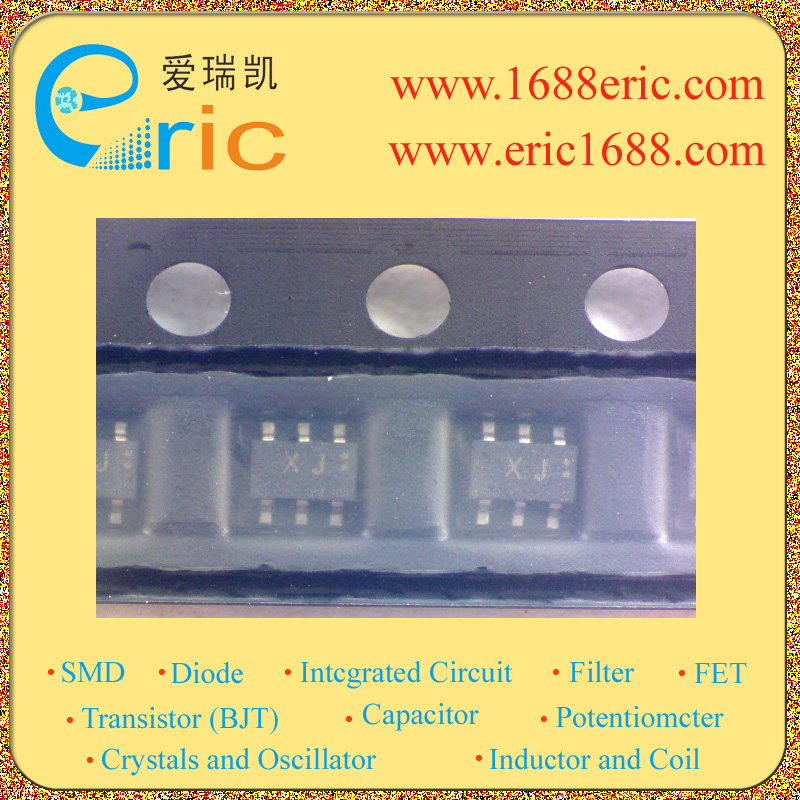

RN1909 双NPN带阻尼三极管 50V 0.1A R1=47KΩ R2=22KΩ SOT363 代码 XJ

集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO | 50V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO | 50V 集电极连续输出电流IC Collector CurrentIC | 100MA/0.1A 基极输入电阻R1 Input ResistanceR1 | 47KΩ 基极-发射极输入电阻R2 Base-Emitter ResistanceR2 | 22KΩ 基极与基极-发射极输入电阻比R1/R2 Base-Emitter Input Resistance RatioR1/R2 | 2.1 直流电流增益hFE DC Current GainhFE | 70 截止频率fT Transtion FrequencyfT | 250MHZ 耗散功率Pc Power Dissipation | 0.2W 描述与应用 Description & Applications | 　开关,逆变器电路,接口电路 　　和驱动电路应用 　　在US6 z包括两个设备超超级迷你类型与6领先 　　z内置偏置电阻 　　z简化电路设计 　　z减少数量的零部件和制造过程 技术文档PDF下载 | 在线阅读
