UPD78F9076MC-5A4-A

UPD78907x 系列 8 位微控制器Renesas 的 78K 系列微控制器应用广泛。 UPD78907x 系列微控制器具有 8 位 78K0S 内核，且适用于一般家用电气设备。重要特征： 工作电压：VDD = 1.8 V 至 5.5 V 最高频率：10 MHz ROM 容量：8 KB 掩膜 ROM 和 16 KB 闪存 RAM 容量：256 B 30 引脚塑料 SSOP 封装 系统时钟：陶瓷/晶体振荡 最短指令执行时间可从高速 0.2 μs 变为低速 0.8 μs（10.0 MHz 时，VDD = 4.5 V 至 5.5 V 操作，使用系统时钟） 输入/输出端口：24 计时器：3 通道 • 16 位计时器：1 通道 • 8 位计时器/事件计数器：1 通道 • 监控计时器：1 通道 串行接口：1 通道 • 3 线串行输入/输出模式/UART 模式：1 通道 向量中断源：9 片上位序缓冲器 工作环境温度：TA = -40 至 +85°C ### 78K 系列微控制器，Renesas Electronics

UPD78907x 系列 8 位

Renesas 的 78K 系列微控制器应用广泛。

UPD78907x 系列微控制器具有 8 位 78K0S 内核，且适用于一般家用电气设备。

重要特征：

工作电压：VDD = 1.8 V 至 5.5 V

最高频率：10 MHz

ROM 容量：8 KB 掩膜 ROM 和 16 KB 闪存

RAM 容量：256 B

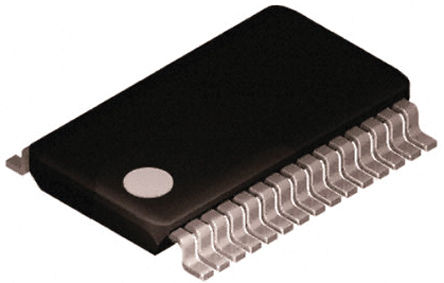

30 引脚塑料 SSOP 封装

系统时钟：陶瓷/晶体振荡

最短指令执行时间可从高速 0.2 μs 变为低速 0.8 μs（10.0 MHz 时，VDD = 4.5 V 至 5.5 V 操作，使用系统时钟）

输入/输出端口：24

计时器：3 通道

• 16 位计时器：1 通道

• 8 位计时器/事件计数器：1 通道

• 监控计时器：1 通道

串行接口：1 通道

• 3 线串行输入/输出模式/UART 模式：1 通道

向量中断源：9

片上位序缓冲器

工作环境温度：TA = -40 至 +85°C
