TS3003DB

TS3003 1.55V 至 5.25V、1.9μA、9kHz 至 300kHz 硅计时器演示板TS3003DB 演示板用于评估 TS3003。 TS3003 是单电源 9 kHz 至 300 kHz 振荡器/计时器，指定须完全在 1.55 V 至 5.25 V 电源电压范围工作，同时消耗小于 2.4 μA 的电源电流。 只需要一个电阻器就可将基本输出频率（或输出周期）设置在 25 kHz 时（或 40 μs），占空比为 50%，TS3003 计时器/振荡器紧凑、易于使用且用途多。 TS3003 为超长寿命、低频率的电池供电/便携应用进行优化，是 Touchstone 的高性能“NanoWatt Analog™”系列的一部分。 TS3003 只需一个 RSET = 4.32 MΩ 电阻器就可将设置 FOUT/PWMOUT 输出周期设置为 40 μs25 kHz。 借助板载 100 pF CPWM 电容器，PWMOUT 的占空比设置为大约 75%。 可通过板载 1 MΩ 电位计进一步减少占空比。 整个电路设计为采用电源电压 5 V。5 V 电源电压 FOUT/PWMOUT 输出周期：40 μs 25 kHz，RSET = 4.32 MΩ PWMOUT 输出占空比：75%（对于 FDIV2:0 = 000），CPWM = 100 pF PWMOUT 占空比减少，带板载 1 MΩ 电位计 完全组装和测试 2 x 2 英寸 2 层电路板 ### 可编程振荡器

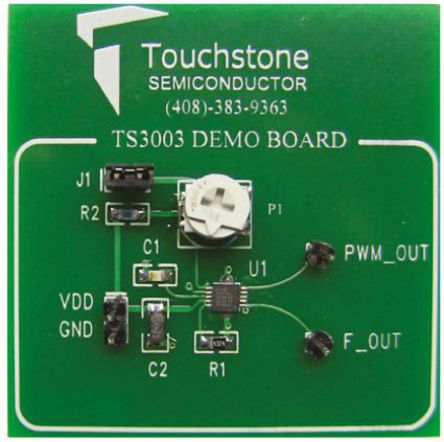

TS3003 1.55V 至 5.25V、1.9μA、9kHz 至 300kHz 硅计时器演示板

演示板用于评估 TS3003。 TS3003 是单电源 9 kHz 至 300 kHz 振荡器/计时器，指定须完全在 1.55 V 至 5.25 V 电源电压范围工作，同时消耗小于 2.4 μA 的电源电流。 只需要一个电阻器就可将基本输出频率（或输出周期）设置在 25 kHz 时（或 40 μs），占空比为 50%，TS3003 计时器/振荡器紧凑、易于使用且用途多。 TS3003 为超长寿命、低频率的电池供电/便携应用进行优化，是 Touchstone 的高性能“NanoWatt Analog™”系列的一部分。

TS3003 只需一个 RSET = 4.32 MΩ 电阻器就可将设置 FOUT/PWMOUT 输出周期设置为 40 μs25 kHz。 借助板载 100 pF CPWM 电容器，PWMOUT 的占空比设置为大约 75%。 可通过板载 1 MΩ 电位计进一步减少占空比。 整个电路设计为采用电源电压 5 V。

5 V 电源电压

FOUT/PWMOUT 输出周期：40 μs 25 kHz，RSET = 4.32 MΩ

PWMOUT 输出占空比：75%（对于 FDIV2:0 = 000），CPWM = 100 pF

PWMOUT 占空比减少，带板载 1 MΩ 电位计

完全组装和测试

2 x 2 英寸 2 层电路板
