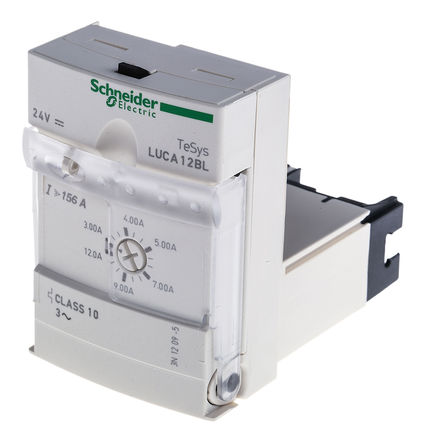

LUCA12BL

10，适用于 3 相电动机 ### 注“适用设备”是指兼容电源底座（用安培计量）。### Schneider Electric TeSys UTeSys U 是模块化系统，用于控制电动机；它使用户能够根据一系列标准模块制定自定义解决方案，以满足自己的控制要求。 在选择电动机保护参数和控制电压之前，插入式模块可以进行装配和接线。通过更换插入式模块可以在几秒钟内建立或改变它们。 可以适合大量的 DOL 启动应用。设计速度更快，需要的部件更少 面板建造速度加快，装配时间缩短，每个启动器的电线减少 节省空间的 45mm 宽度，最大 32A（即使用于反向时），允许更小的面板 灵活且可升级，带有即插即用功能模块 可以在装配和接线后确定电压和保护参数 宽带电子控制装置用更少的部件提供改进的过载保护 可扩展的即插即用诊断 完全的协调配合可确保在短路故障后快速恢复工作 ### Tesys U 型号易于选择：首先选择电源底座- 12A 或 32A，直接启动或反向。 电源底座包括 2 个辅助触点。 然后依据所需的电动机满载电流和控制电压选择插入式保护模块。 可以随时选择并添加额外的插入式功能。 插入式底座可使用任何 LU9 类型的块，有关底座选件，请参见库存号 493-8779

标准控制装置

过载和短路防护

相位故障和相间不平衡防护

防止绝缘击穿（仅限于设备保护）

手动复位

10 类 3 相电动机

符合 IEC/EN 60947-6-2 标准，并经过 UL、CSA 和 CCC 认证

产品对照表

---

制造商产品编号 | 额定功率 | 电流范围 A | 控制电压 | 适用对象 | 库存号

LUCAX6BL | 0.09 kW（400V 交流时） | 0.15-0.6 | 24V 直流 | 12 和 32 A | 381-378

LUCAX6FU | 0.09 kW（400V 交流时） | 0.15-0.6 | 110-240 V 交流 | 12 和 32 A | 381-374

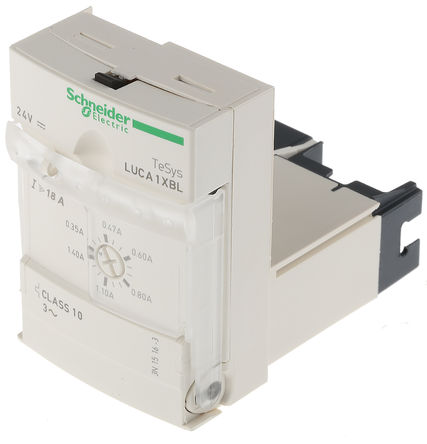

LUCA1XBL | 0.25 kW（400V 交流时） | 0.35-1.4 | 24V 直流 | 12 和 32 A | 381-356

LUCA1XFU | 0.25 kW（400V 交流时） | 0.35-1.4 | 110-240 V 交流 | 12 和 32 A | 381-352

LUCA05FU | 1.5 kW（400V 交流时） | 1.25-5 | 110-240 V 交流 | 12 和 32 A | 381-324

LUCA05BL | 1.5 kW（400V 交流时） | 1.25-5 | 24V 直流 | 12 和 32 A | 381-328

| 5.5 kW（400V 交流时） | 3-12 | 24V 直流 | 12 和 32 A | 381-334

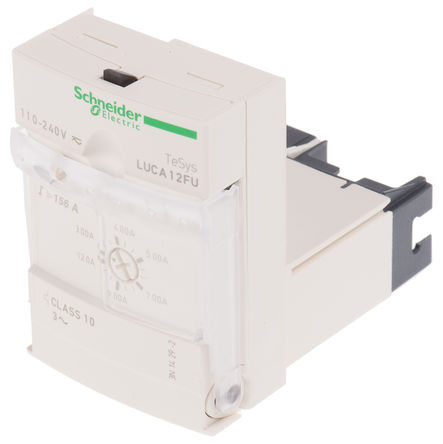

LUCA12FU | 5.5 kW（400V 交流时） | 3-12 | 110-240 V 交流 | 12 和 32 A | 381-330

LUCA18BL | 7.5 kW（400V 交流时） | 4.5-18 | 24V 直流 | 32 A | 381-340

LUCA18FU | 7.5 kW（400V 交流时） | 4.5-18 | 110-240 V 交流 | 32 A | 381-346

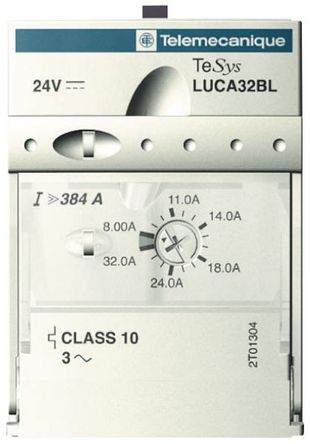

LUCA32BL | 15 kW（400V 交流时） | 8-32 | 24V 直流 | 32 A | 381-362

LUCA32FU | 15 kW（400V 交流时） | 8-32 | 110-240 V 交流 | 32 A | 381-368

产品说明 | 制造商 | 库存号

---|---|---

标准模块 0.15A 至 | 产品编号 |

0.6A 24V 直流 | LUCAX6BL | 381-378

标准模块 0.15A 至 0.6A |   |

110-240V 交流 | LUCAX6FU | 381-374

标准模块 0.35A 至 |   |

1.4A 24V 直流 | LUCA1XBL | 381-356

标准模块 0.13A 至 1.4A |   |

110-240V 交流 | LUCA1XFU | 381-352

标准模块 1.25A 至 5A |   |

110-240V 交流 | LUCA05FU | 381-324

标准模块 1.25A 至 |   |

5A 24V 直流 | LUCA05BL | 381-328

标准模块 3A 至 |   |

12A 24V 直流 | LUCA12BL | 381-334

标准模块 3A 至 12A |   |

110-240V 交流 | LUCA12FU | 381-330

标准模块 4.5A 至 |   |

18A 24V 直流 | LUCA18BL | 381-340

标准模块 4.5A 至 18A |   |

110-240V 交流 | LUCA18FU | 381-346

标准模块 8A 至 |   |

32A 24V 直流 | LUCA32BL | 381-362

标准模块 8A 至 32A |   |

110-240V 交流 | LUCA32FU | 381-368

### 注

有关适用对象，请参见以安培为单位的兼容的电源底座。
