IP68 等级，包含橡胶密封垫和线夹，用于应力消除。尺寸 ---   | 外壳规格 |   |   |     | 1 | 2 | 3 | 4 电缆夹 - 电缆 | 6//14 | 6//12 | 8//21 | 10//28 带完全闭合束直径 |   |   |   |   密封压盖 - 电缆直径范围 | 6//12 | 10//14 | 13//18 | 18//25 导管底壳： |   |   |   |       PMA | 16 | 20 | 25 | 40     适配器环螺纹 PG | 13.5 | 16 | 21 | 36 ### Souriau Clipper 系列### Clipper 系列塑料工业连接器，提供 IP67 密封。 系统为连接器外壳提供一个固定板系统，允许压接触点进行便捷的插入/拔取，不需用工具。 触点必须单独购买。 电缆安装插座能接受直向电缆夹、导管适配器或密封盖，提供使用上的重大弹性。 为了增强安全性，连接器设计为防磨擦：这是为了保证连接器在可能耦合或松开的情况下不会损坏触点，即使有必要用到盲匹配。 提供高密度格式，使用 1mm 触点。导线和绝缘体规格 --- 触点规格 | 1.0 | 1.6 导体尺寸范围 | 0.35 至 0.6mm² | 0.7 至 1.5mm² 绝缘尺寸范围 | 1.2 到 2.1mm | 2 到 3mm 技术参数 --- **电气** |   额定电流，单触点 | 1.6mm 触点 10A   | 1.0mm 触点 5A 工作电压 | 4 路 - 380V 交流 C 级 VDE   | 所有其他 - 250V 交流 B 级 VDE 电压保护 | 1500V DIN 57110b 触点电阻 | **机械** |   连接器材料 | 玻璃填充尼龙 6.6 触点材料 | 镀锡铜合金局部镀金 温度范围 | -40 至 +125°C IP 额定值 | IP67 to DIN 40050 兼容性 --- **RS** | MIL-C-5015 尺寸 1 | 14 号规格外壳 尺寸 2 | 16 号规格外壳 尺寸 3 | 20 号规格外壳 尺寸 4 | 28 号规格外壳

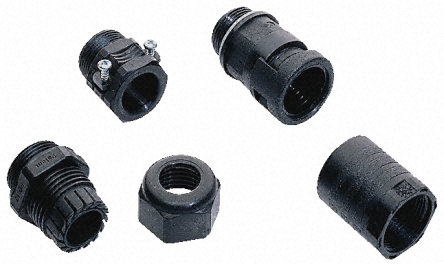

后罩

一系列后罩，适用于电缆和面板安装。 所有后罩随附适配器环，安装在连接器和后部装配之间。电缆夹 - 传统鞍座夹，适用于电缆束。导管适配器 – 将连接器外壳组装到柔性塑料导管。密封压盖底壳，带有防退耦系统，达到 IP68 等级，包含橡胶密封垫和线夹，用于应力消除。

尺寸

---

  | 外壳规格 |   |   |

  | 1 | 2 | 3 | 4

电缆夹 - 电缆 | 6//14 | 6//12 | 8//21 | 10//28

带完全闭合束直径 |   |   |   |

密封压盖 - 电缆直径范围 | 6//12 | 10//14 | 13//18 | 18//25

导管底壳： |   |   |   |

    PMA | 16 | 20 | 25 | 40

    适配器环螺纹 PG | 13.5 | 16 | 21 | 36
