TC7WH08FU

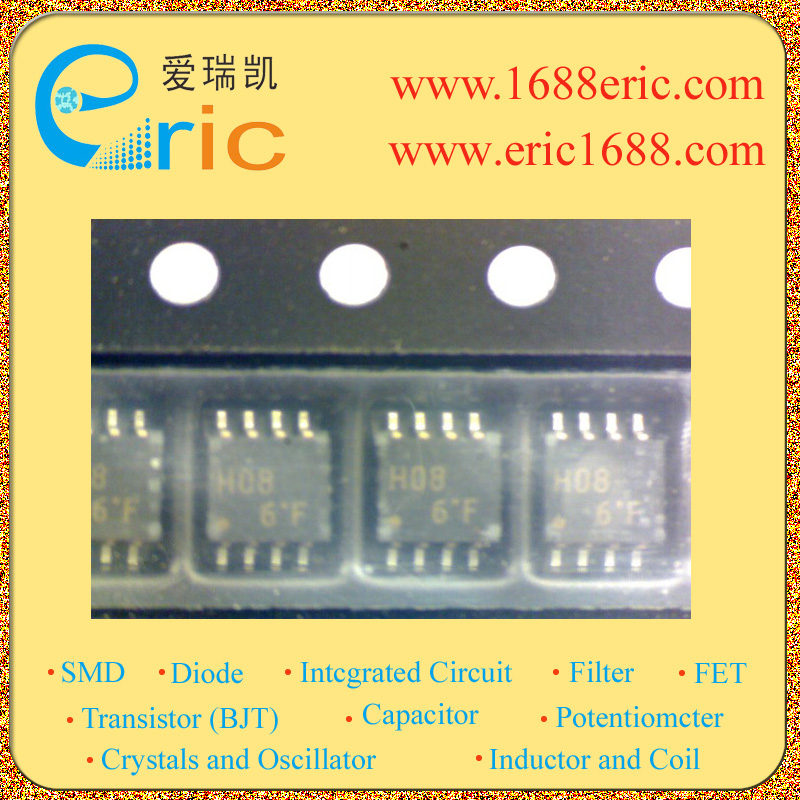

IC 与门 TC7WH08FU SM8 marking/标记 H08

逻辑类型Logic Type| 与门 AND Gate \---|--- 电路数Number of Circuits| 2 输入数Number of Inputs| 2 电源电压VccVoltage - Supply| 2V~5.5V 静态电流IqCurrent - Quiescent Max| 2µA 输出高,低电平电流Current - Output High, Low| -8mA,8mA 低逻辑电平Logic Level - Low| 0.5v 高逻辑电平Logic Level - High| 1.5v 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 7.9ns @ 4.5V ~ 5.5V,50pF Description & Applications| Dual 2-Input AND Gate ;High speed operation : tpd = 4.3ns typ. at VCC = 5V, CL = 15pF • Low power dissipation : ICC = 2μA max at Ta = 25°C • High noise immunity : VNIH = VNIL = 28% VCC min • Operating voltage range : VCC = 2 to 5.5V • Balanced propagation delays : tpLH ≒ tpHL • 5.5-V Tolerant inputs • Identical pin assignment and function with TC7W08 描述与应用| 双2输入与门;高速运行:TPD =4.3ns(典型值) 在VCC =5V,CL=15pF的 •低功耗:ICC=2μA(最大值)在大= 25°C •高噪声,免疫力:VNIH= VNIL=28%VCC(分钟) •工作电压范围:VCC=5.5V •平衡传输时延:TPLH≒TPHL •5.5-V容错输入 •相同的引脚分配和功能TC7W08

TC7WH08FU PDF数据文档
图片 型号 厂商 下载
TC7WH08FU Toshiba 东芝
TC7W53FUTE12L,F Toshiba 东芝
TC7W53FKTE85LF Toshiba 东芝
TC7W53FUTE12L Toshiba 东芝
TC7WBL3306CFK5L,F Toshiba 东芝
TC7WH157FU,LJCT Toshiba 东芝
TC7W66FU,LF Toshiba 东芝
TC7WB126FKTE85L,F Toshiba 东芝
TC7WPN3125FKT5L,F Toshiba 东芝
TC7WPB9307FCTE85L Toshiba 东芝
TC7WBD125AFKT5LF Toshiba 东芝
